Панели оператора PanelView Plus 7 доступны в стандартной и расширенной версиях и предлагаются в размерах от 4 до 19 дюймов, включая широкоформатные варианты. Вы можете использовать FactoryTalk View Machine Edition для разработки приложения, облегчения конфигурирования и укрепления вашего решения на базе Интегрированной Архитектуры. Эти терминалы поддерживают связь по Ethernet, обеспечивая удаленное управление с помощью VNC.
- Использует встроенные возможности Windows CE 6.0 и цветную 18-битную графику
- Удаленное подключение по протоколу VNC
- SD карта для копирования и восстановления пользовательского приложения
- Поддержка электронной почты
- 512 МБ RAM / 512 МБ флеш память
Поддерживаемые контроллеры:
- ControlLogix
- CompactLogix
- MicroLogix
- Micro820/850
- SLC
- другие модели через Modbus TCP
Сравнение линеек Standard и Performance
| PanelView 7 Plus Standard* | PanelView 7 Plus Performance (Series A)** | |
|---|---|---|
| Дисплей | 4, 6, 7, 9, 10, 12, 15 дюймов | 7, 9, 10, 12, 15, 19 дюймов |
| Тип дисплея | TFT LCD 18-битный цвет | |
| Операционная система | Microsoft Windows CE 6.0 R3 | |
| CPU | ARM 1.0 GHz | X86 1.3 GHz |
| RAM | 512 MB | 1 GB |
| Объем памяти | 512 MB, 100 MB доступно для приложений | |
| Часы реального времени | поддерживаемые батареей, ±2 мин/мес | |
| Рабочая температура | 0-55°C | |
| Степень защиты | NEMA 12, 13, 4X, IP54, IP66 | |
| Сертификаты | ATEX Zone 2 (Standard), ATEX Zone 22 (Standard); cULus listed; Class 1, Div 2, Groups A,B,C,D, T4; Class I, Zone 2, Groups 11C T4; KCC; E(EMC); CE(LVD); RoHs | |
| SD | 1 x SDHC | |
| USB | 1 USB-A и 1 USB-B (v2.0) | 2 USB-A и 1 USB-B (v2.0) |
| Ethernet | 1 x RJ45 10/100 MB Auto MDI/MDI-X с поддержкой IEEE 1588 |
2 x 10/100Base-T, Auto MDI/MDI-X с поддержкой DLR – кольцевая, линейная топология или звезда |
| Питание | 18-30В DC | 18-30В DC (AC discontinued) |
| Стандартное ПО | FactoryTalk Machine Edition 7.0 или позднее, FactoryTalk Viewpoint, просмотр PDF, элементы управления ActiveX, удаленное управление, FTP сервер | |
*After April 10, 2018 Microsoft no longer offers extended support for CE6 and therefore will no longer release patches and security updates.
Rockwell Automation has the rights from Microsoft to continue shipping the PanelView Plus terminals with the Windows CE 6.0 operating system until February 28, 2026.
Сurrently, there are no plans to update the operating system to Windows 10 IoT Core on PanelView Plus 7 Standard.
**в феврале/марте 2022 ожидается Series B:
- Win10 IOT
- 4GB RAM
- только DC питание
- FTVME v12+ (запускает MER файлы v8+)
- без Web Browser ActiveX
- вместо VNC системный Remote Server
Версия Standard
- Размеры от 4 до 15 дюймов с широкоформатными вариантами или с клавиатурой
- Поддерживает один контроллер до 25 дисплеев и 200 тревожных сообщений
- Один Ethernet порт 10/100 Auto-MDI/MDI-X с поддержкой IEEE 1588 или двойной DLR
Версия Performance
- Размеры от 7 до 19 дюймов с широкоформатными вариантами или с клавиатурой
- Воспроизведение видео для продвинутой поддержки оператора
- Поддержка RDP для работы в качестве тонкого клиента
- Двойной DLR порт для сетевых топологий звезда/цепочка/кольцо
- 1ГБ RAM, 512МБ для хранения приложений
| Заказной номер | Дисплей | Питание | ||
|---|---|---|---|---|
| Только тач-панель | Тач-панель и клавиши | Размер | Разрешение | |
| 2711P-T7C22D9P | 2711P-B7C22D9P | 6.5” | 640 x 480 (4:3) | DC |
| 2711P-T7C22A9P | – | |||
| 2711P-T7C22D9PK | 2711P-B7C22A9P | AC | ||
| 2711P-T9W22D9P | – | 9” | 800 x 480 (5:3) | DC |
| 2711P-T9W22D9PK | ||||
| 2711P-T9W22D9P-BSHK | ||||
| 2711P-T9W22A9P | AC | |||
| 2711P-T10C22D9P | 2711P-B10C22D9P | 10.4” | 800 x 600 (4:3) | DC |
| 2711P-T10C22D9PK | – | |||
| 2711P-T10C22A9P | 2711P-B10C22A9P | AC | ||
| 2711P-T12W22D9P | – | 12.1” | 1280 x 800 (16:10) | DC |
| 2711P-T12W22D9PK | ||||
| 2711P-T12W22D9P-BSHK | ||||
| 2711P-T12W22A9P | AC | |||
| 2711P-T15C22D9P | 2711P-B15C22D9P | 15” | 1024 x 768 (4:3) | DC |
| 2711P-T15C22D9PK | 2711P-B15C22D9PK | |||
| 2711P-T15C22A9P | 2711P-B15C22A9P | AC | ||
| 2711P-T19C22D9P | – | 19” | 1280 x 1024 (5:4) | DC |
| 2711P-T19C22D9PK | ||||
| 2711P-T19C22A9P | AC | |||
Добавьте -B в конце чтобы заказать без панель логотипа Allen-Bradley
Гигиеническое исполнение
- IP69K, NEMA 4X, CE, U
- Нержавеющая сталь
- Заменяемое силиконовое уплотнение
- Конформное покрытие
- Для пищевой и фармацевтической промышленности
| Заказной номер | Описание |
|---|---|
| 2711P-T9W22D9P-BSHK | 9” 800 x 480 (5:3) |
| 2711P-T12W22D9P-BSHK | 12” 1280 x 800 (16:10) |

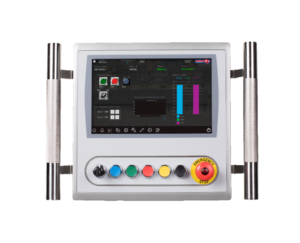

ArmorView Plus 7
- Монтаж на технологическую установку
- Может дополняться жестко проводными (hardwired) кнопками (в т.ч. Аварийный Стоп)
- Кнопки конфигурируются по требованиям заказчика
- Дополнительный ввод-вывод для подключения дополнительных устройств
- В будущем планируется аналог для PV5000
- Защита IP66 (NEMA 12/13/4/4X)
- NEMA 4X только с соответствующими 4X кнопками или с заглушками вместо кнопок
