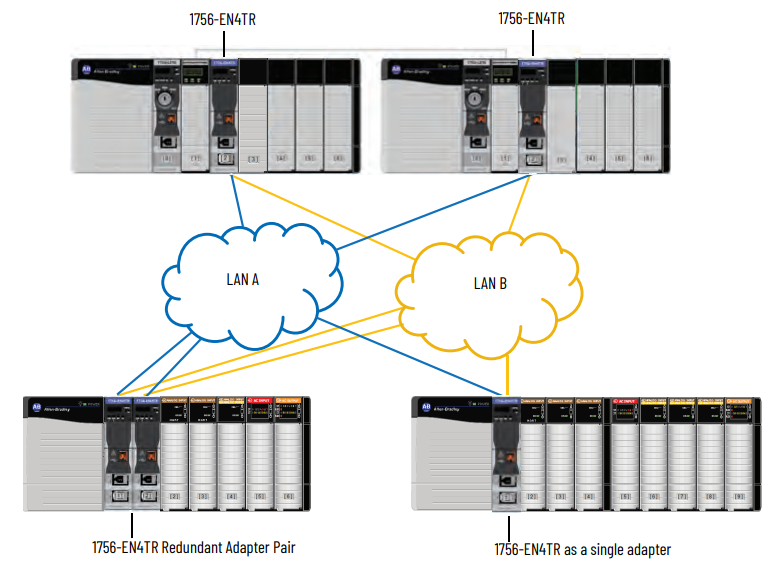

Позволяет обеспечить надежность на уровне коммуникационного адаптера. Основной адаптер управляет вводом-выводом, а дополнительный готов принять управление в случае:
- Отказа и отсоединения основного
- Программного запроса на переключение
- Потере обоих Ethernet связей на основном
Подводные камни:
- В удаленном шасси может быть только ввод-вывод (не контроллер, не коммуникационные и не motion модули).
- Данную функцию имеет только 1756-EN4TR (FW 3.001+ для DLR, FW 4.001 для PRP).
- Резервированные адаптеры обязаны быть в слотах 0 и 1.
- У обоих адаптеров должна быть идентичная конфигурация (IP-адрес).
Помнить при проектировании:
- Переключение занимает до 50 мс.

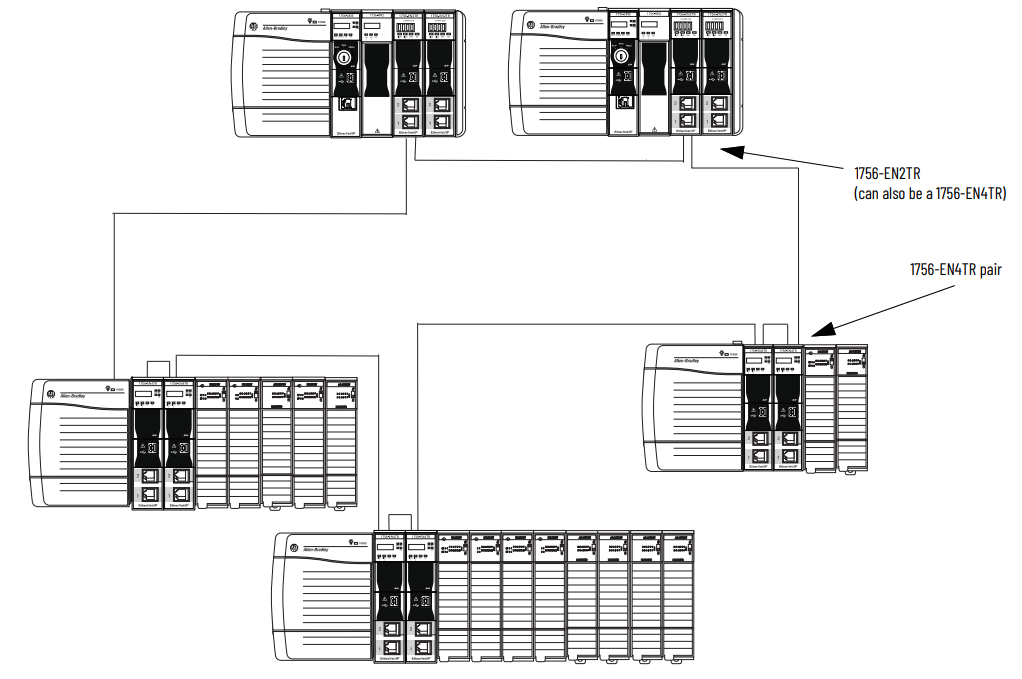

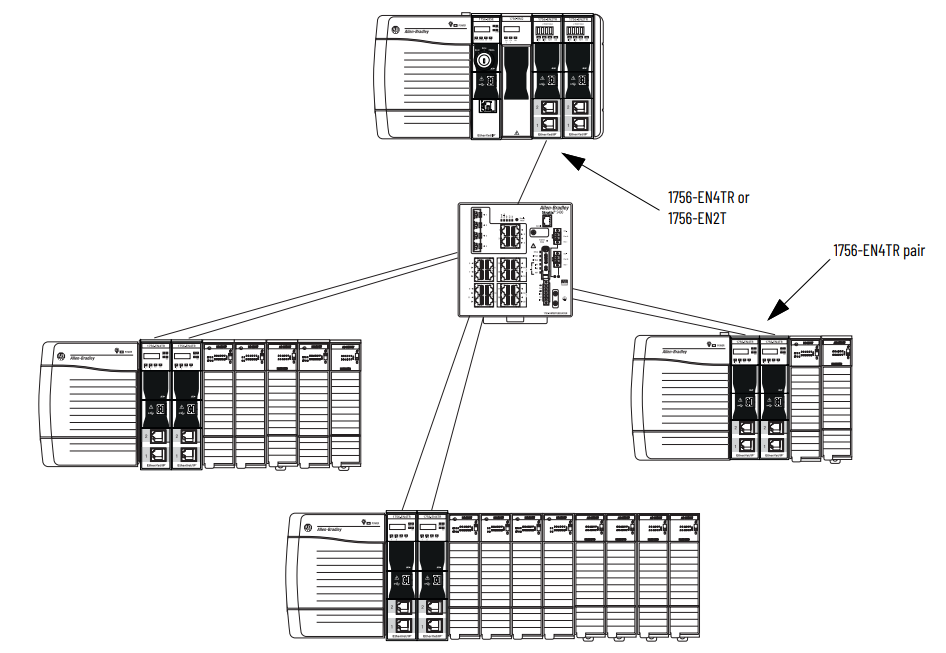

- Сетевая топология может быть как DLR-кольцом, так и звездой (но DLR надежнее).

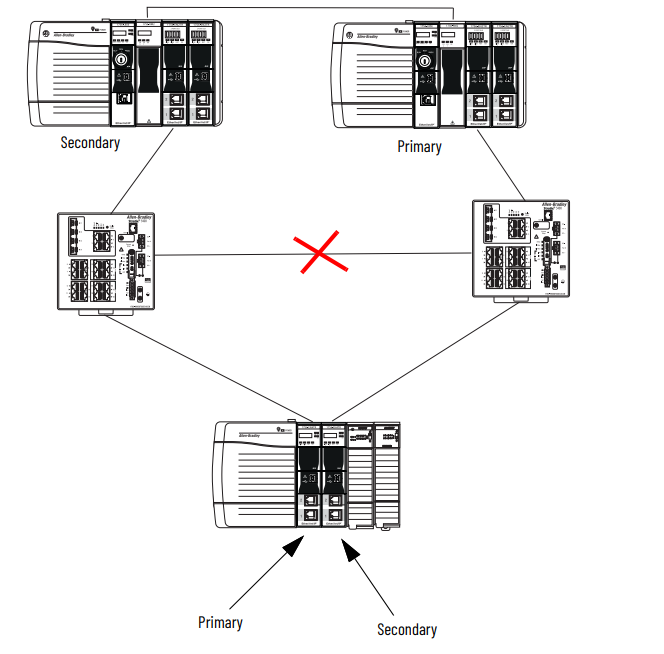

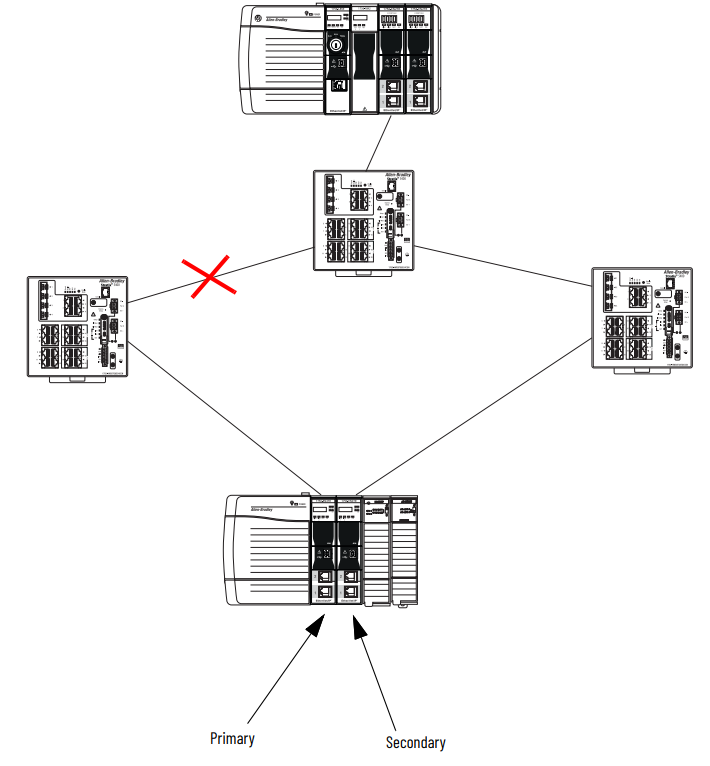

- Модуль чуствует потерю связи только на непосредственно подключенных линках (не за свичом).
