DH-485 – проприетарный протокол промышленной сети Allen-Bradley, использующий стандарт передачи данных RS-485. DH-485 поддерживает подключание до 32 устройств, таких как контроллеры SLC 500 и MicroLogix 1000, графические панели оператора и ПК. Сеть DH-485 состоит из шины DH-485 со вспомогательными сегментами DF1. Связь компьютера с узлами сети DH-485 осуществляется с помощью ПО RSLinx.

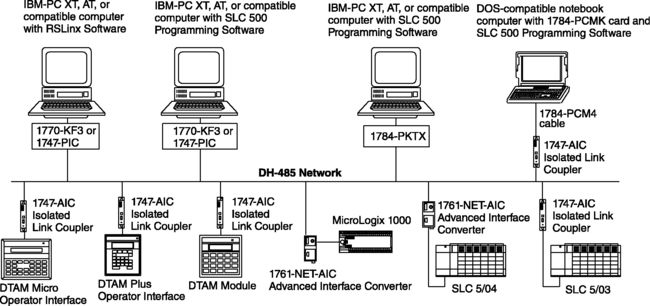

Пример конфигурации DH-485
Устройства с интерфейсами DH-485
- встроенный порт Ch1 на контроллерах SLC 500 Fixed, 5/01, 5/02, 5/03 (1747-Lx0, L51x, L52x, L53x); в моделях 5/04 заменен на DH+, а в моделях 5/05 – на Ethernet, но данные DH-485 могут передаваться через порт Ch0 (RS-232)
- 1784-PKTX, 1784-PKTXD – коммуникационная плата для ПК
- 1747-AIC – изолирущий разветвитель
- 1747-PIC – переходник для ПК (RS-232 COM ↔ DH-485)
- 1747-UIC – переходник для ПК (USB ↔ DH-485)
- 1746-BAS – программируемый модуль для SLC 500
- 1747-KE – коммуникационный модуль для SLC 500
- 1761-NET-AIC – переходник DH-485/RS-232
Installation manual: 1770-UM022-EN
