Системы управления на базе ControlLogix обеспечивают непревзойденное быстродействие и при этом просты в использовании. Глубокая интеграция среды разработки, контроллера и модулей ввода-вывода снижает время на разработку, затраты на пусконаладку и обслуживание. Сочетание технологических задач и функций безопасности в одном шасси делает такие решения по-настоящему универсальными. Кроме того, доступны возможности по резервированию и модели для жестких условий эксплуатации.

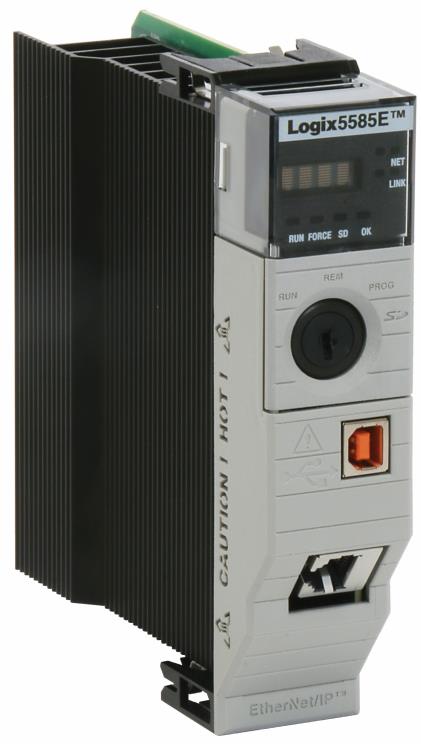

Новая линейка 1756-L8x:
- Увеличено быстродействие и объем памяти
- Встроенный гигабитный Ethernet порт
- Стоимость приблизительно равна L7x
- Функциональной безопасности нет
Руководство по миграции L7x → L8x: 1756-RM100-EN

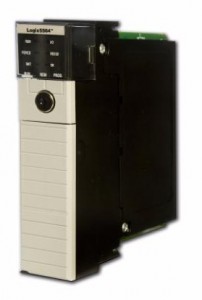

1756-L6x |

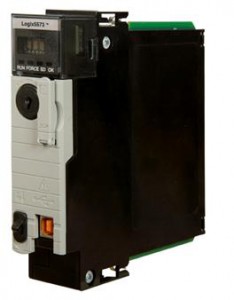

1756-L7x (5570) |
1756-L8x (5580) |
|
---|---|---|---|
Рабочая память | 1756-L61: 2 МБ 1756-L62: 4 МБ 1756-L63: 8 МБ 1756-L64: 16 МБ 1756-L65: 32 МБ |
1756-L71: 2 МБ 1756-L72: 4 МБ 1756-L73: 8 МБ 1756-L74: 16 МБ 1756-L75: 32 МБ |
1756-L81: 3 МБ 1756-L82: 5 МБ 1756-L83: 10 МБ 1756-L84: 20 МБ 1756-L85: 40 МБ |
Flash-память | CompactFlash 128 МБ 1784-CF128 |
Secure Digital 1 ГБ в комплекте |
Secure Digital 2 ГБ в комплекте |
Встроенные порты | 1 порт RS-232 | 1 порт USB | 1 порт USB 1 порт Ethernet (10/100/1000) |
Опции коммуникаций | EtherNet/IP ControlNet DeviceNet Data Highway Plus Remote I/O SynchLink |
||
Резервное питание | Литиевая батарея 1756-BA1 1756-BA2 |
Емкостной модуль 1756-ESMCAP 1756-ESMNSE 1756-ESMNRM |
Несъемный емкостной модуль, либо NSE версия без оного |
Поддержка резервирования | Да (руководство) | Да* (руководство) | |
Сертифицирован для SIL2 | Да (руководство) | Нет (используйте GuardLogix) | |
Языки программирования | Relay ladder Structured text Function block Sequential function chart (сравнение) |
||
Параллельные задачи | 32 | ||
Рабочая температура | 0..60°C | ||
Рассеиваемая мощность | 3.5Вт | 2.5Вт | 6.2Вт |
Вес | 0.32кг (серия A), 0.35кг (серия B) | 0.25кг | 0.394кг |
Снят с производства 1 июня 2017 |
Документация L7x | Документация L8x |
* при включенном резервировании на L8x процессорах:
- производительность (пока?) ограничена RM2 модулем
- нет поддержки 5069 Compact I/O (1769 тоже – как и в L7x)
- нет License Based Source/Execution Protection
- не поддерживаются ControlNet, DeviceNet, DH+, RIO
- не поддерживается коммуникация с PLC2/3/5/SLC
- (пока) отключается встроенный Ethernet порт
- (пока) не поддерживается CIP Security (IEC62443-4-2)
- (пока) нельзя два контроллера в одном шасси
- (пока) не поддерживается SequenceManager
High Availability Systems Guidelines: HIGHAV-RM002-EN
ControlLogix Redundancy Recommended Network Topologies and Design Guidance
