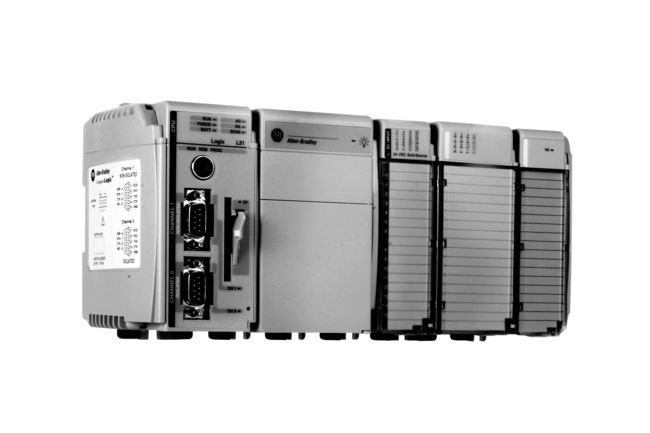

Контроллеры CompactLogix 1769-L3x
В системе контроллера CompactLogix 1769-L3x модули ввода-вывода 1769 могут располагаться с правой и с левой стороны от источника питания. С каждой стороны от источника питания можно разместить до восьми модулей.
Выпуск контроллеров 1769-L3x завершается 20 декабря 2020. Рекомендуем замену на контроллеры серии 5380.
Руководство пользователя: 1769-UM011-EN
| 1769-L31 | 1769-L32C | 1769-L32E | 1769-L35CR | 1769-L35E | |
|---|---|---|---|---|---|
| Память пользователя | 0.5 МБ | 0.75 МБ | 0.75 МБ | 1.5 МБ | 1.5 МБ |
| Флеш-память | 1784-CF128 | ||||
| Аккумулятор | 1769-BA | ||||
| Коммуникационные порты | 2 RS-232 | 1 ControlNet 1 RS-232 |
1 EtherNet/IP 1 RS-232 |
1 ControlNet 1 RS-232 |
1 EtherNet/IP 1 RS-232 |
| Модули ввода-вывода | 16 модулей 1769 CompactLogix | 30 модулей 1769 CompactLogix | |||

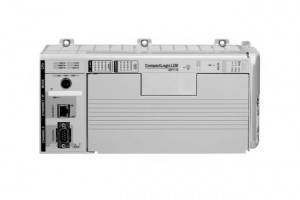

Контроллеры CompactLogix 1769-L23x
Контроллер 1769-L23x поставляется в следующей комплектации:
- встроенный источник питания (24В);
- два последовательных порта или один последовательный и один Ethernet;
- встроенные цифровые, аналоговые и высокоскоростные модули ввода-вывода;
- правая заглушка 1769-ECR.
Выпуск контроллеров 1769-L23 прекращен в 2016.
| 1769-L23-QBFC1B | 1769-L23E-QB1B | 1769-L23E-QBFC1B | |
|---|---|---|---|
| Память пользователя | 512 КБ | 512 КБ | 512 КБ |
| Флеш-память | Нет | ||
| Аккумулятор | 1769-BA | ||
| Коммуникационные порты | 2 RS-232 | 1 Ethernet/IP 1 RS-232 |
1 Ethernet/IP 1 RS-232 |
| Встроенный ввод-вывод | 16 дискретных входов DC 16 дискретных выходов DC 4 аналоговых входа 2 аналоговых выхода 4 высокоскоростных счетчика |
16 дискретных входов DC 16 дискретных выходов DC |
16 дискретных входов DC 16 дискретных выходов DC 4 аналоговых входа 2 аналоговых выхода 4 высокоскоростных счетчика |
| Дополнительные модули ввода-вывода | 2 модуля 1769 CompactLogix | 3 модуля 1769 CompactLogix | 2 модуля 1769 CompactLogix |
