Для подключения контроллера ControlLogix к промышленным сетям доступны коммуникационные модули. Несколько коммуникационных модулей в одном шасси позволяют маршрутизировать данные различных сетей. Возможна перетрансляция сообщений до восьми раз (расстояние в четыре шасси). Установка контроллера в шасси при этом не требуется.
Технические данные: 1756-TD003-EN
EtherNet/IP
Ethernet Industrial Protocol – открытый промышленный стандарт, поддерживающий как циклический, так и событийный обмен сообениями. При этом используется проверенные технологии и существующая инфраструктура.
- Конфигурирование, сбор данных и управление в одной сети
- Передача срочных данных без жесткого расписания
- Совмещение с другими технологиями (например, видео по IP)
- Возможно подключение к сети предприятия/интернет
- Интегрированное управление перемещением и безопасность
| Заказной номер | Описание | Канал | Скорость | Соединений CIP | Соединений TCP/IP | Осей CIP Motion |
|---|---|---|---|---|---|---|
| 1756-EN2T, 1756-EN2TXT |
Модуль связи Ethernet/IP | медь | 100 Mbps | 256 | 128 | 8 |
| 1756-EN2F | Модуль связи Ethernet/IP | оптика | 10/100 Mbps | 256 | 128 | 8 |
| 1756-EN2TR | Модуль связи Ethernet/IP со встроенным коммутатором | 2х медь | 10/100 Mbps | 256 | 128 | 8 |
| 1756-EN3TR | Модуль связи Ethernet/IP со встроенным коммутатором | 2х медь | 10/100 Mbps | 256 | 128 | 128 |
| 1756-EN4TR | Модуль связи Ethernet/IP с CIP Security, Redundant Adapter и PRP | 2х медь | 1Gbps | 1000 I/O + 528 MSG | 512 | 256 |
| 1756-EN2TP | Модуль связи Ethernet/IP с PRP | 2х медь | 10/100 Mbps | 256 | 128 | 8 |
| 1756-EWEB | Модуль веб-сервера выпуск прекращается в июне 2023 |
медь | 10/100 Mbps | 128 | 64 | – |
| 1756-EN2TSC | Модуль связи Ethernet/IP c IPSec VPN выпуск прекращен |
медь | 10/100 Mbps | 256 | 128 | 8 |
| 1756-ENBT | Модуль связи Ethernet/IP выпуск прекращен в июне 2021 |
2x медь | 10/100 Mbps | 128 | 64 | – |

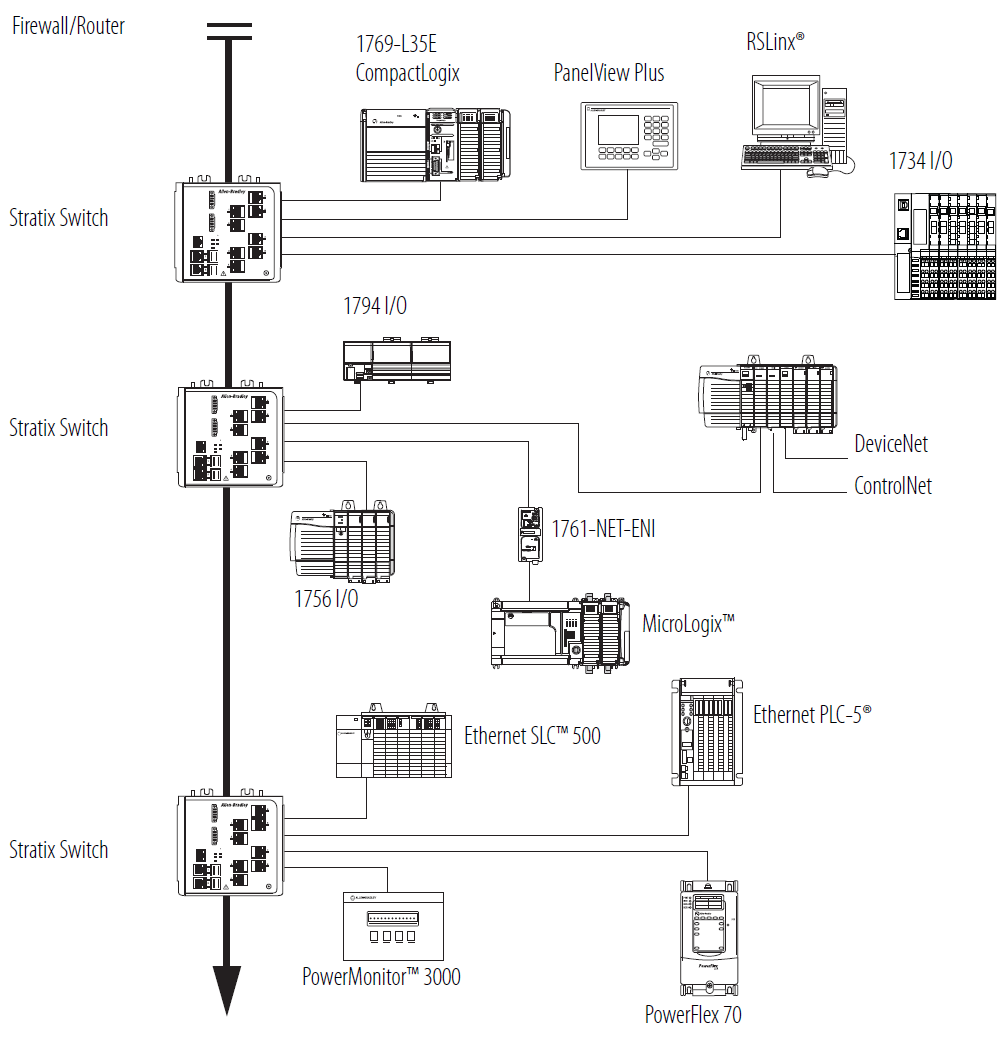

Пример конфигурации Ethernet/IP
ControlNet
Сеть ControlNet сочетает преимущества одноранговых сетей и сетей ввода вывода, одновременно обеспечивая гибкость и производительность.
- Высокоскоростной обмен данных без задержек
- Детерминированная доставка
- Резервированный канал
- Искробезопасность
- Поддержка резервированных контроллеров
| Заказной номер | Описание | Скорость | Соединений Logix |
|---|---|---|---|
| 1756-CN2 | Модуль связи ControlNet, один канал | 5 Mbps | 128 |
| 1756-CN2R, 1756-CN2RXT |
Модуль связи ControlNet, резервированный канал | 5 Mbps | 128 |
| 1756-CNB | Модуль связи ControlNet, один канал | 5 Mbps | 64 |
| 1756-CNBR | Модуль связи ControlNet, резервированный канал | 5 Mbps | 64 |

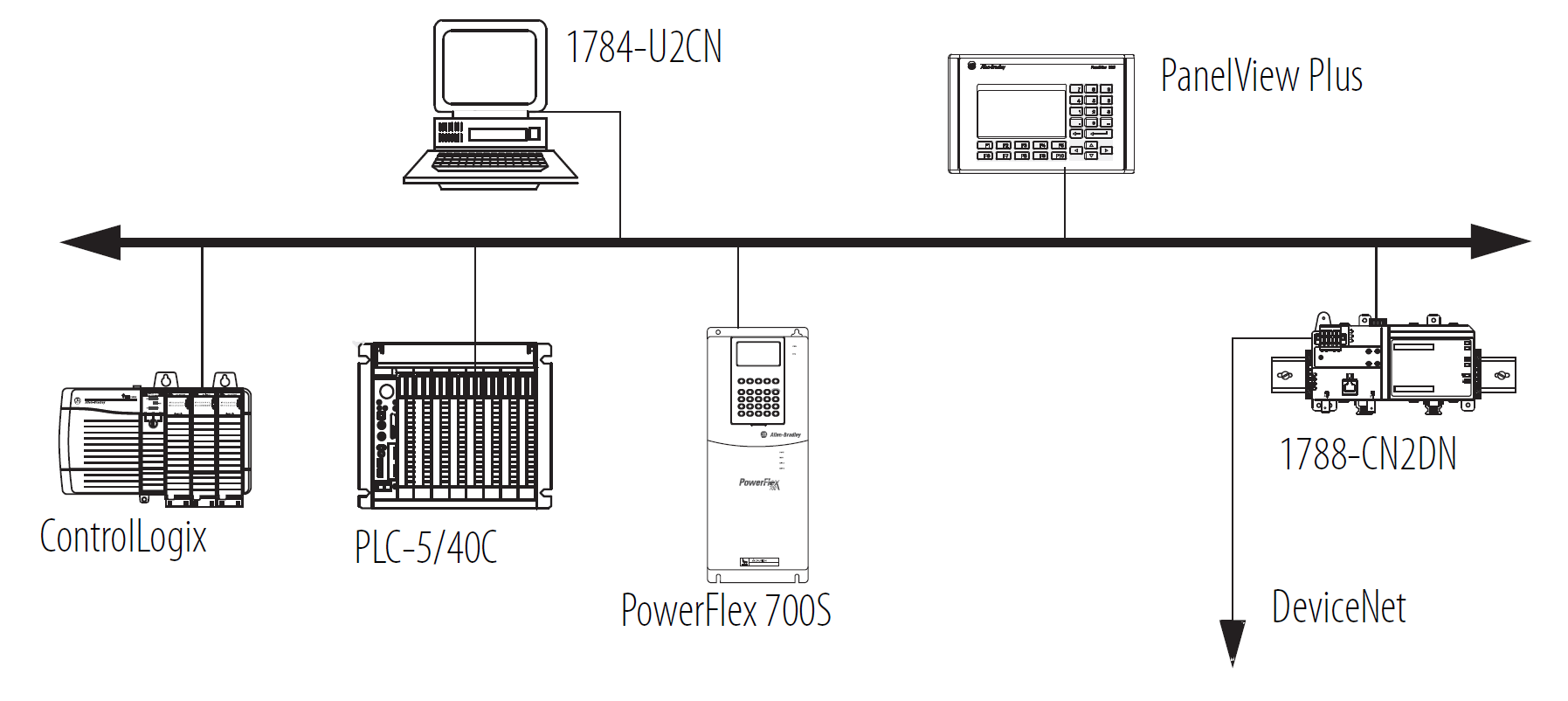

Пример конфигурации ControlNet

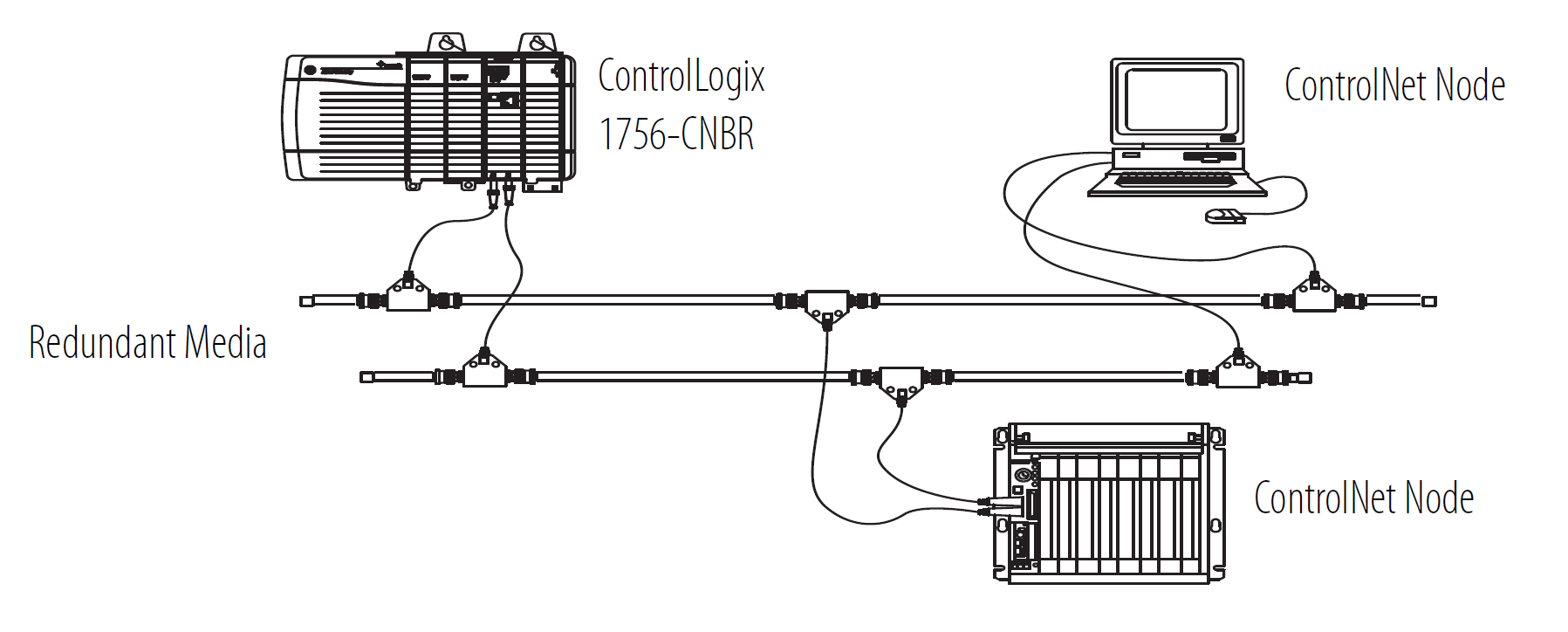

Пример конфигурации ControlNet с резервированием
DeviceNet
- Подключение устройств нижнего уровня напрямую к контроллеру
- Передача данных по необходимости
- Диагностика и обнаружение неполадок
- Меньше проводов и времени на наладку
| Заказной номер | Описание | Скорость | Количество узлов |
|---|---|---|---|
| 1756-DNB | Модуль DeviceNet | 125kbps (500м макс.) 250kbps (250м макс.) 500kbps (100м макс.) |
64 |

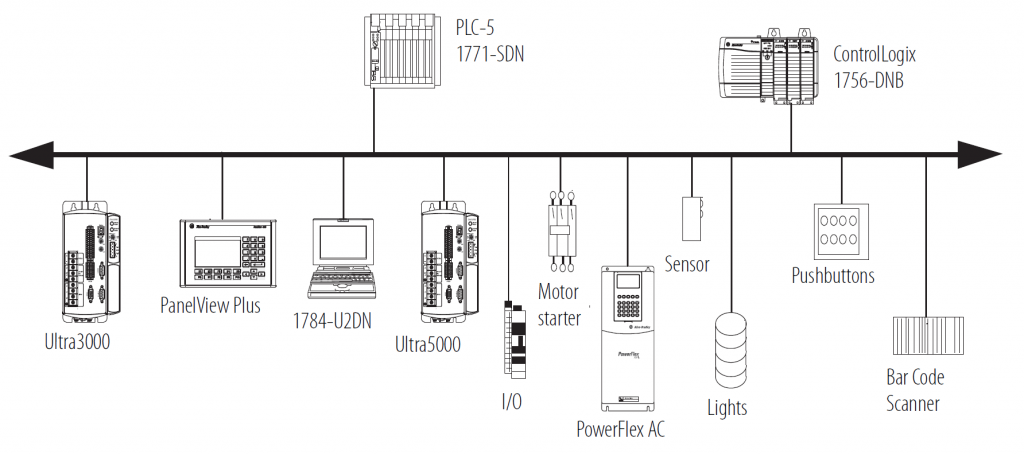

Пример конфигурации DeviceNet
DH+ и Remote I/O
| Заказной номер | Описание | Скорость | Соединений DH+ | RIO |
|---|---|---|---|---|
| 1756-DHRIO, 1756-DHRIOXT |
Модуль связи DH+/Remote I/O | 57.6, 115.2, 230.4 kbps | 32 | только сканер |
| 1756-RIO | Модуль связи Remote I/O | 57.6, 115.2, 230.4 kbps | – | сканер или адаптер |

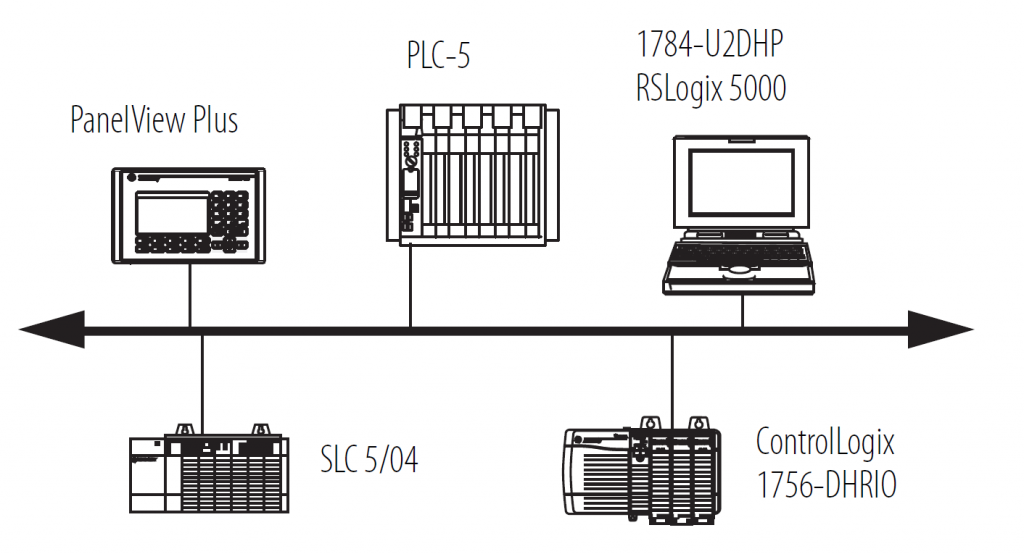

Пример конфигурации DH+

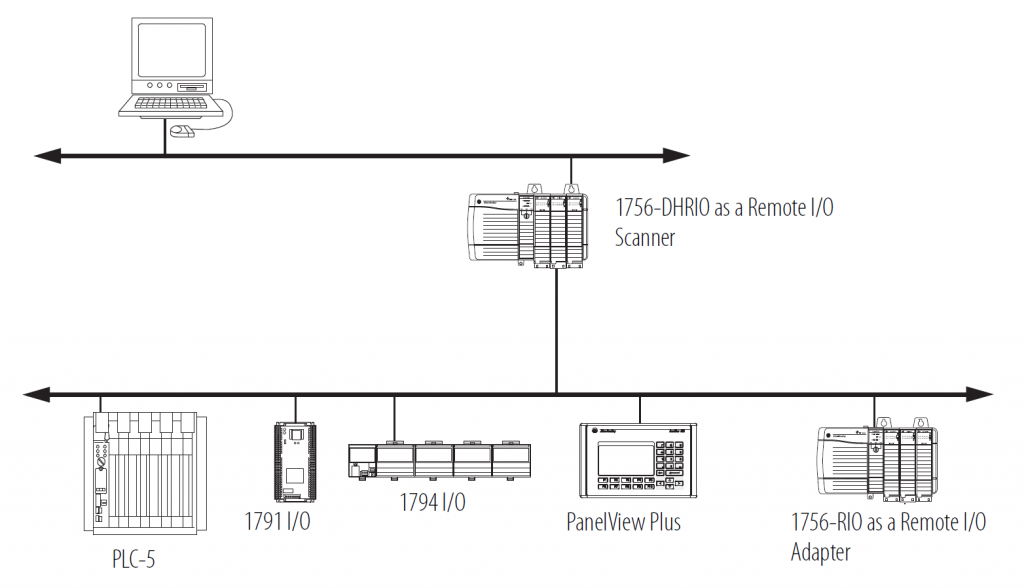

Пример конфигурации Remote I/O
FOUNDATION Fieldbus
| Заказной номер | Описание | Скорость | Портов H1 |
|---|---|---|---|
| 1757-FFLD2 | Мост Fieldbus–Ethernet | Fieldbus: 31.25 kbps Ethernet: 10/100 Mbps |
2 |
| 1757-FFLD4 | 4 | ||
| 1757-FFLDC2 | Мост Fieldbus–ControlNet | Fieldbus: 31.25 kbps ControlNet: 5 Mbps |
2 |
| 1757-FFLDC4 | 4 |

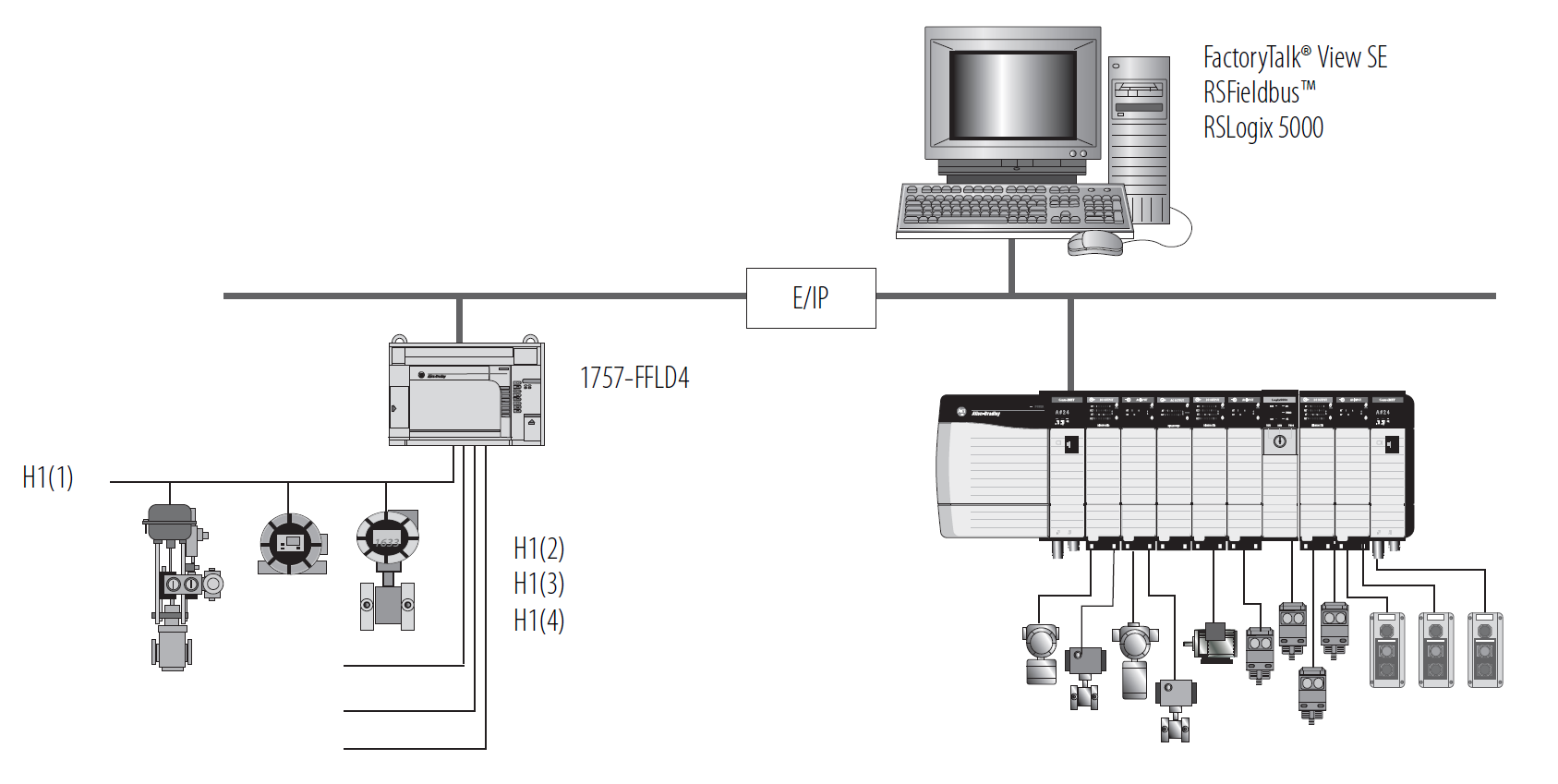

Пример конфигурации Fieldbus
