Контроллер Allen-Bradley CompactLogix 5480 объединяет преимущества контроллерной платформы Logix с возможностями вычислений на платформе Windows. Он содержит не только аппаратное обеспечение промышленного контроллера, но и независимый CPU, на котором работает Windows 10 IoT Enterprise с возможностью запуска сторонних приложений.
- Поддерживается в Studio 5000 начиная с версии 30
- Подходит для средних и больших систем с высокопроизводительным управлением и значительными потоками данных
- Поддерживает высокоскоростной ввод-вывод и управление перемещением
- Имеет четыре гигабитных Ethernet порта – два DLR для ввода-вывода и управления перемещением, третий для бизнес-логики, четвертый доступен только из встроенной ОС Windows
- Расширенные функции безопасности, включая цифровую подпись ПО, управление изменениями, архив подключений
- Возможность развертывания стандартных или специализированных приложений на базе Windows 10, использующих данные контроллера
- Встроенный DisplayPort для подключения HD монитора
- Два порта USB 3.0 для периферийных устройств и расширения дисковой емкости

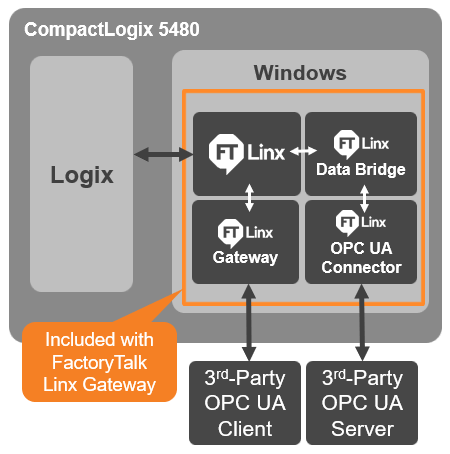

При покупке проверьте заводскую коробку, там должен быть QR код с купоном на бесплатную бессрочную копию FT Linx Gateway + 1 год техподдержки.
Варианты использования
- Аналитика, сбор данных, планирование
- Шлюз для связи с облачными решениями
- Управление станками и линиями
- Объединение контроллера и визуализации
- Интегрированное машинное зрение
Заказная информация
Заказной номер | Память | Локальный ввод-вывод | Узлы Ethernet | Оси перемещения |
---|---|---|---|---|
5069-L430ERMW | 3МБ | 31 модуль 5069 Compact I/O | 60 | 16 |
5069-L450ERMW | 5МБ | 120 | 24 | |
5069-L4100ERMW | 10МБ | 180 | 32 | |
5069-L4200ERMW | 20МБ | 250 | 150 |
Характеристики
Компонент | Описание |
---|---|
Операционная система | Стандартная платформа Logix + Windows 10 IoT Enterprise |
Процессор | Intel i7 2.4ГГц, четыре ядра |
Оперативная память | 6ГБ Windows |
Хранение данных | SD карта для Logix + 18ГБ для Windows |
Порты Ethernet | 3 GbE Logix (с поддержкой DLR) + 1 GbE Windows |
Подключение монитора | 1 DisplayPort, поддерживает конвертеры для HDMI, DVI, VGA |
Порты USB | 1 для Logix + 2 для Windows |
