MicroLogix 1500 – платформа мирового класса для систем управления с программируемой логикой – имеет еще более высокие характеристики и более высокую производительность, чем MicroLogix 1200. Многие из этих характеристик позволяют применять данный контроллер в приложениях, для которых ранее требовались большие по размеру контроллеры.
Предлагаем миграцию на Micro830 и CompactLogix 5370 L1/L2.

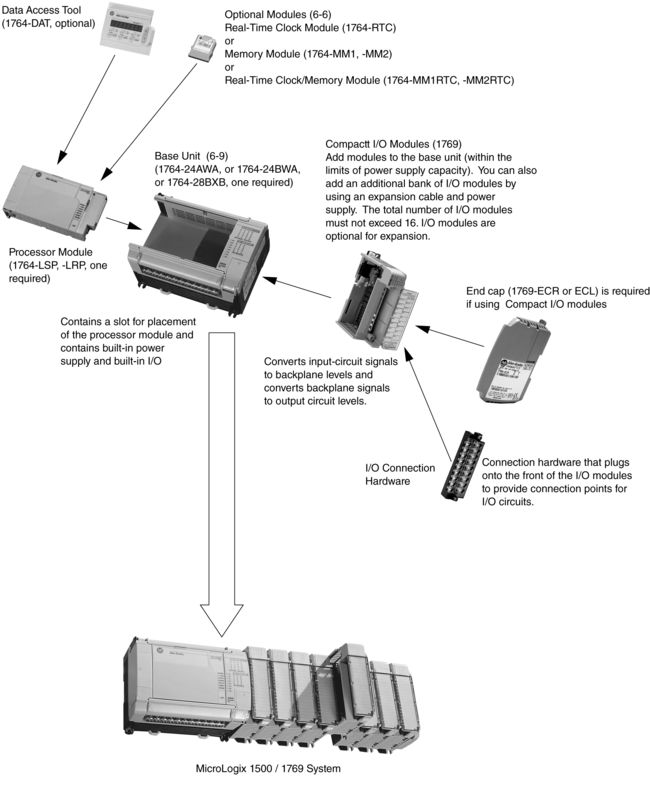

Архитектура MicroLogix 1500 демонстрирует инновационный способ разработки устройства в виде пары модулей с единой площадью крепления. Модуль процессора вставляется в базовый модуль и вместе образуют законченный контроллер. Процессор и базовый модуль можно заменять независимо друг от друга, что позволит вам максимально использовать возможности встроенного ввода/вывода и, в то же время, минимизировать стоимость оборудования.
Компактные модули I/O (Bulletin 1769) расширяют возможности, предлагаемые встроенным вводом-выводом контроллера, и обеспечивают дополнительную гибкость, достаточную для широкого круга приложений. Эта платформа ввода-вывода – высокопроизводительная, модульная, не требующая шасси (“безрэковая”), – предоставляет фронтальный доступ для монтажа модулей и проводов, что снижает стоимость системы и время ее обслуживания.
Новые возможности предоставляются расширенным пользовательским интерфейсом, в который включены функциональные файлы для использования стандартных процедур программирования. Это упрощает пользовательский интерфейс и увеличивает производительность контроллера.
MicroLogix 1500 включает все возможности MicroLogix 1200, а также обладает следующими дополнительными.
- Память большой емкости, достаточная для широкого круга приложений.
1764-LSP с емкостью памяти 7K для программ пользователя
1764-LRP с емкостью памяти 14K для программ пользователя - Инструкция Recipe (RCP) сохраняет списки рецептов пользователя.
- Инструкция регистрации данных Data logging (только 1764-LRP) позволяет записывать данные с меткой времени (по выбору) в отдельной области памяти 48K
- Возможность расширения системы (до 16 модулей ввода/вывода)
- Дополнительный конфигурируемый коммуникационный портRS-232 на процессоре 1764-LRP для одноранговых сетей и SCADA/RTU-сетей, DH-485, DeviceNet и EtherNet/IP
- Батарея (встроенная и, по желанию, сменная)
- Переключатель режимов Run/Remote/Program
- Дополнительный встраиваемый дисплей (DAT – Data Access Tool) для контроля и изменения значений целых чисел и битов (по выбору)
- Два быстродействующих выхода, которые можно сконфигурировать как выходы 20 кГц PTO (Pulse Train Output) или как PWM (Pulse Width Modulated)
- Восемь быстродействующих входов-защелок.
- Съемные клеммники на всех базовых блоках и модулях расширения позволяют производить предварительный монтаж проводов.
