Некоторые устройства RA имеют два порта, связанные внутри встроенным коммутатором, что позволяет реализовать интересные варианты построяния сети без дополнительных расходов на сетевое оборудование.

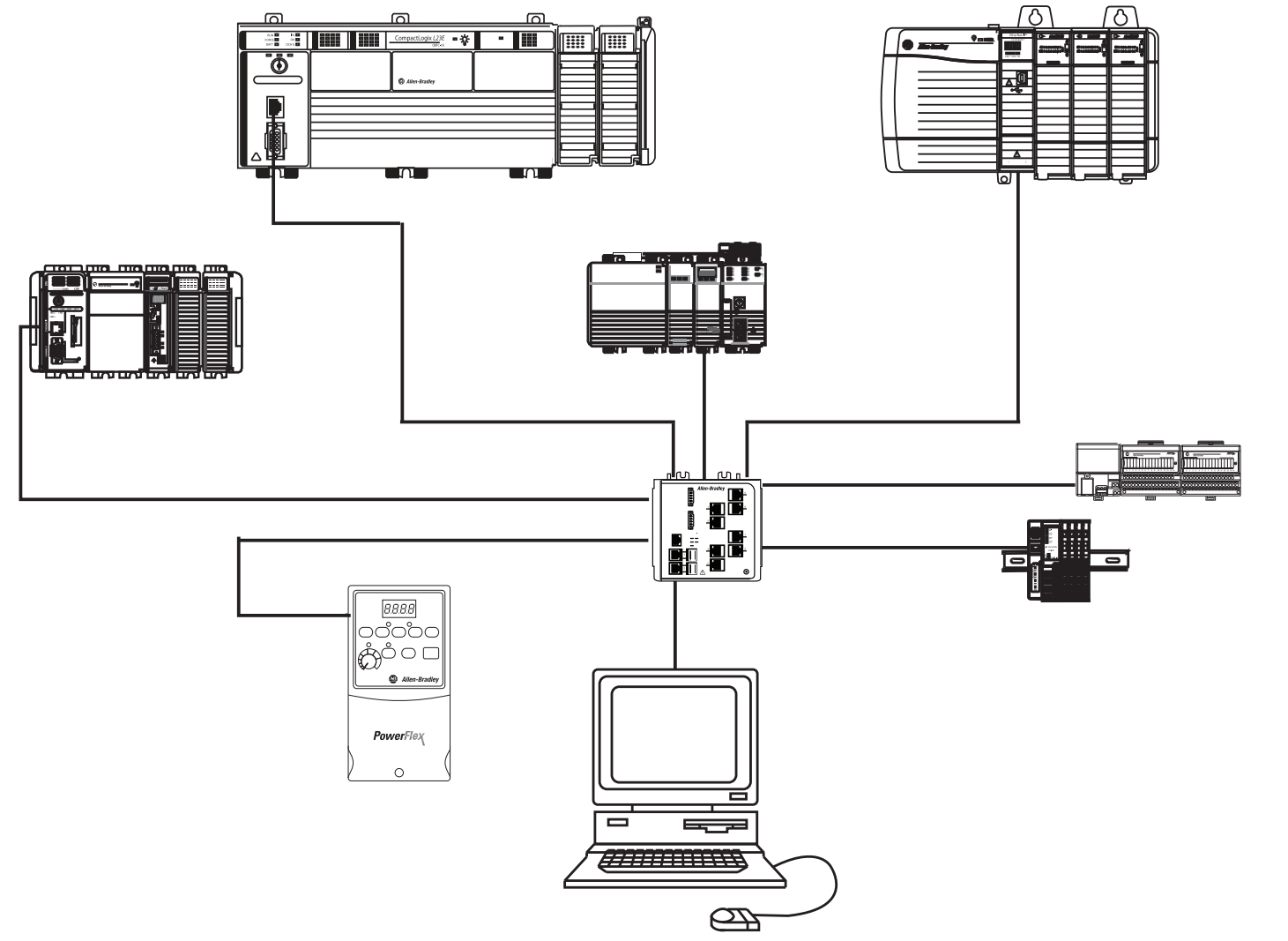

Звезда
Традиционная топология сетей EtherNet/IP.

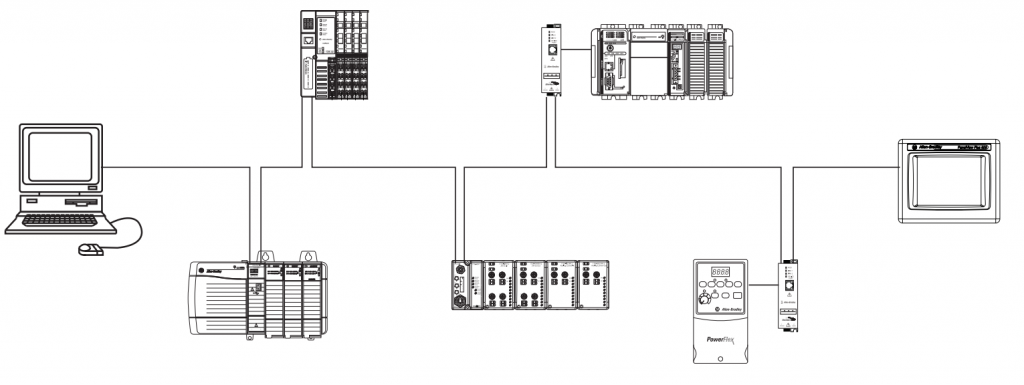

Линейная топология
Позволяет соединять устройства последовательно, не подключая каждое из них к коммутатору. Для этого используются конечные устройства с двумя EtherNet/IP портами и встроенным коммутатором. Возможно подключение стандартных Ethernet-устройств через трехпортовый адаптер 1783-ETAP.

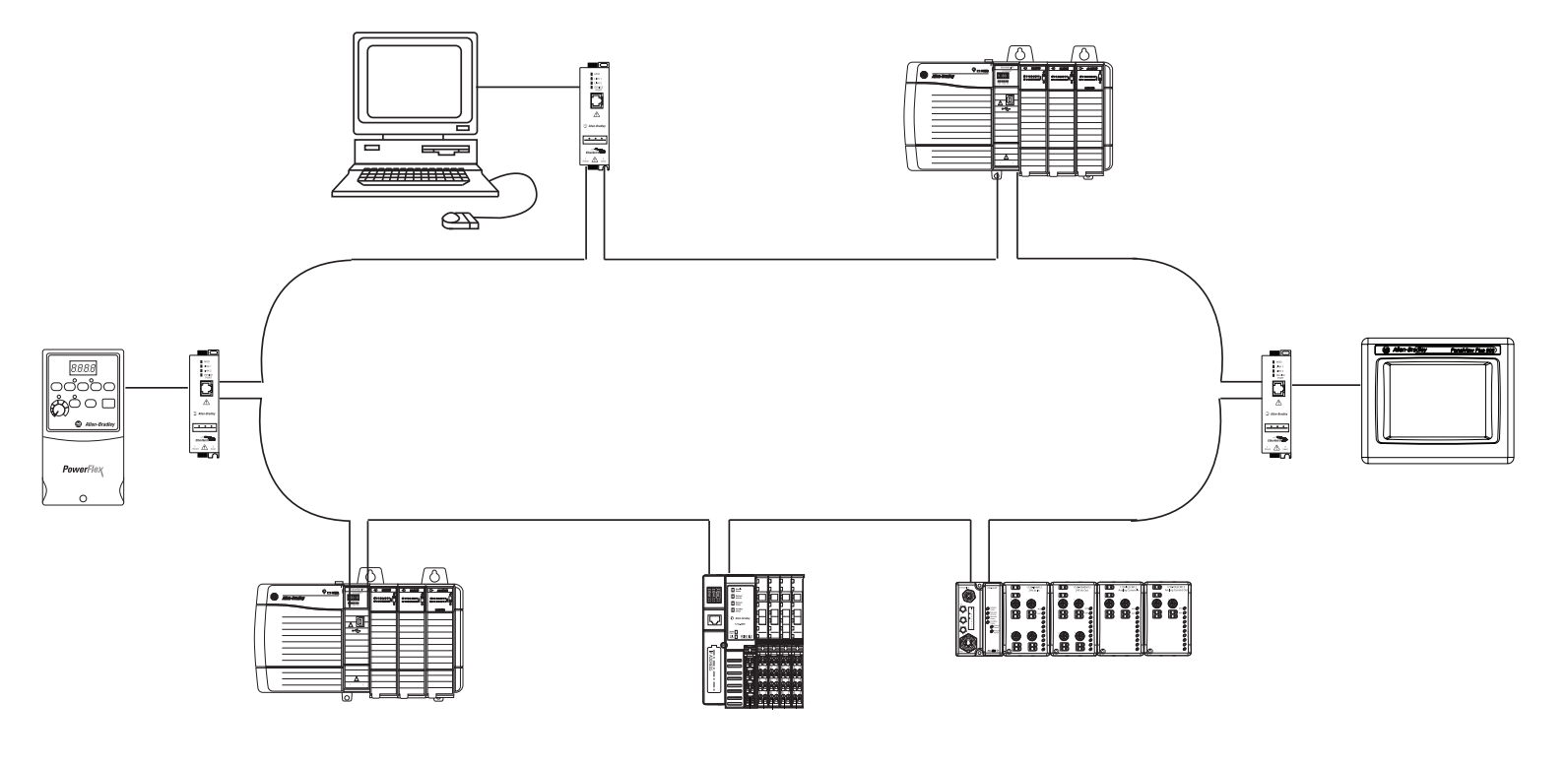

Кольцевая топология
DLR (Device Level Ring) обеспечивает устойчивость к одиночным отказам. Для построения такой сети также необходимо использование устройств c Dual EtherNet/IP портами и встроенным коммутатором. Сеть DLR требует, чтобы хотя бы один узел был сконфигурирован в качестве супервизора кольца. Такой узел управляет трафиком и проводит диагностику сети. В случае, если несколько узлов сконфигурированы в качестве супервизоров, они заменяют друг друга в случае поломки одного из них.

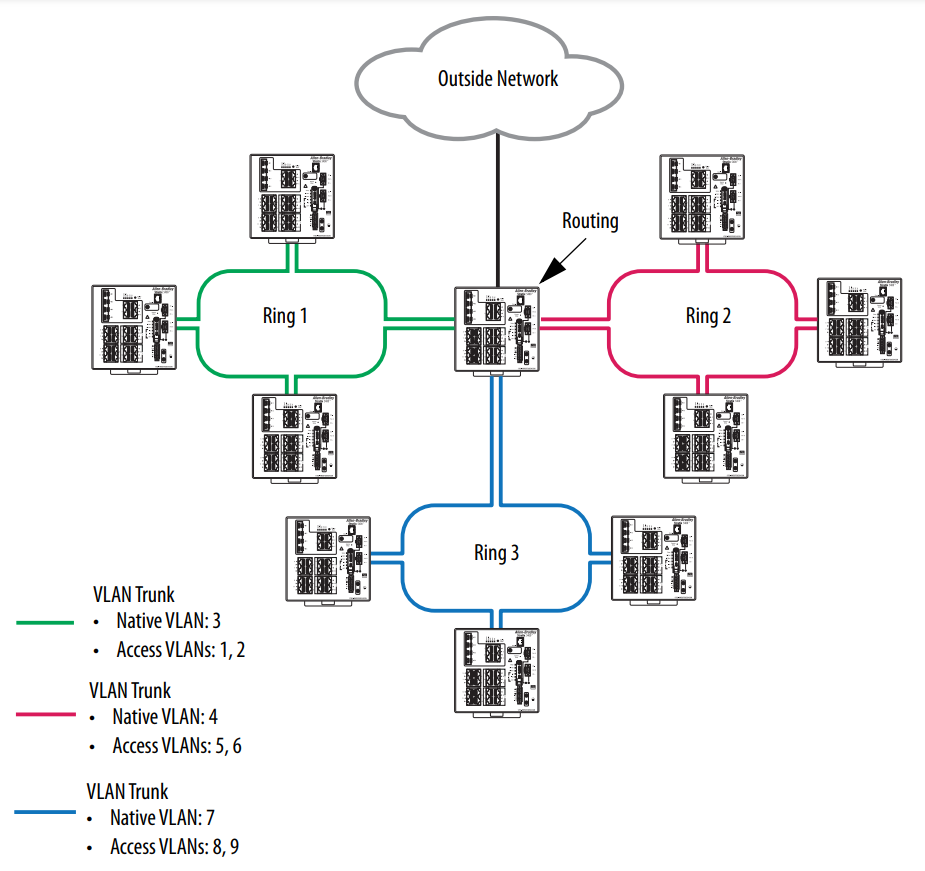

DLR VLAN Trunking
Начиная с прошивок 15.2(7)E, 15.2(7)E2 порты, образующие DLR кольцо, могут быть не access, а trunk портами (но не частично, а все сразу).
Разные кольца должны иметь непересекающиеся VLAN-ы.
ENET-AT007-EN EtherNet/IP Device Level Ring Application Technique
ENET-RM003-EN Embedded Switch Technology Reference Architectures
