Программное обеспечение FactoryTalk Historian Site Edition обеспечивает сбор и управление данными, а также имеет аналитические возможности, позволяющие совершенствовать принятие решений.
- Масштабируемое решение по хранению технологических данных в режиме реального времени
- Полная интеграция с программным обеспечением FactoryTalk и аппаратным обеспечением Integrated Architecture
- Автоматический поиск источников данных и конфигурация ускоряет ввод в эксплуатацию и снижает затраты на поддержку
- Быстрый и надежный сбор данных
- Мощная технология архивации обеспечивает долговременное хранение и эффективный доступ к данным
- Первоклассная поддержка резервирования исключает потери данных и перебои доступа
- Продвинутые опции для доступа к данным по альтернативным протоколам, пользовательской аналитики и нотификаций
Доступ к историческим данным в реальном времени – ключ к улучшению продуктивности. Зная, что происходит в цехе, вы можете принимать осведомленные решения о технологии, распределении времени и ресурсов. Для этого могут применяться ключевые показатели (KPI), которые вы определили как вносящие наибольший вклад в достижение цели. Широкие возможности FactoryTalk Historian SE по сбору, управлению данными и аналитике обеспечивают информационную поддержку производства для достижения лучших результатов.
FactoryTalk Historian SE – интегрированный набор инструментов для сбора технологической информации. Это платформа для сбора разнородных данных в единую точку, обеспечивающая лучшее представление о производственных показателях на уровне технологической установки, линии или в целом по заводу. Кроме того, система Historian проста во внедрении. Она использует стандартные протоколы обмена, автоматически конфигурируется на сбор данных из АСУТП на базе контроллеров Logix и может быть настроена на работу с системами других производителей. В результате FactoryTalk Historian SE готов к работе быстрее, чем традиционные системы хранения данных.
Руководитель цеха получает доступ к историческим данным по индивидуальным агрегатам или производственным линиям. Служба контроля качества может проанализировать показатели произведенной партии на соответствие общекорпоративным стандартам. Глобальные менеджеры получают возможность сравнить ключевые показатели разных филиалов. Полная видимость на всех уровнях помогает быстро найти и устранить причины неэффективности, обеспечить стабильность результатов, повысить эффективность использования ресурсов и многое другое.
Product Profile: FTALK-PP014-EN
Installation and Configuration Guide: HSE-IN025-EN
FactoryTalk Historian SE V6.0 What’s New Presentation
Сервер
Ключевой компонент FactoryTalk Historian Server требует Windows Server и соответствующую аппаратную платформу. Лицензируется по количеству тегов, позже возможно расширение дополнительными лицензиями. Первые 5000 тегов могут использовать источники данных любых сторонних производителей. В более крупных системах third-party теги лицензируются отдельно.
| Заказной номер | Описание |
|---|---|
| 9518-HSE250 | FactoryTalk Historian Site Edition, 250 тегов |
| 9518-HSE500 | FactoryTalk Historian Site Edition, 500 тегов |
| 9518-HSE1K | FactoryTalk Historian Site Edition, 1,000 тегов |
| 9518-HSE2K5 | FactoryTalk Historian Site Edition, 2,500 тегов |
| 9518-HSE5K | FactoryTalk Historian Site Edition, 5,000 тегов |
| 9518-HSE10K | FactoryTalk Historian Site Edition, 10,000 тегов |
| 9518-HSE20K | FactoryTalk Historian Site Edition, 20,000 тегов |
| 9518-HSE50K | FactoryTalk Historian Site Edition, 50,000 тегов |
| 9518-HSE100K | FactoryTalk Historian Site Edition, 100,000 тегов |
| 9518-HSE2K3ADD | FactoryTalk Historian Site Edition, 2,000 сторонних тегов |
| 9518-HSE5K3ADD | FactoryTalk Historian Site Edition, 5,000 сторонних тегов |
| 9518-HSE10K3ADD | FactoryTalk Historian Site Edition, 10,000 сторонних тегов |
| 9518-HSE20K3ADD | FactoryTalk Historian Site Edition, 20,000 сторонних тегов |
FactoryTalk Historian Server дополнительно содержит:
- стандартный вычислительный движок для производных величин, тоталайзеров и тревог SQC;
- базу данных партий Batch Database;
- базу данных технологического оборудования Asset Framework;
- одну лицензию DataLink (расширение для Excel).
Связь с контроллерами Rockwell Automation обеспечивается посредством FactoryTalk Linx. Доступ к устройствам других производителей обеспечивается через OPC-сервер (приобретается отдельно) или через интерфейсы, перечисленные ниже.
Также в комплекте с FactoryTalk Historian Server поставляется (но только при заказе через SAP) лицензия на сервер FactoryTalk VantagePoint с одним фиксированным клиентом.
Advanced Server Option
Заказной номер: 9518-HSEADV. Добавляет следующие опции:
- OPC DA/HDA сервер (также доступно отдельно как 9518-HSEOPC);
- OLEDB провайдер, ODBC драйвер (также доступно отдельно как 9518-HSEOLEDB);
- JDBC провайдер;
- Веб-сервисы;
- Продвинутый вычислительный движок ACE для обработки хранимых данных с помощью Visual Basic;
Клиентские лицензии
Для доступа к данным в сторонние приложения (через OLEDB, ODBC, JDBC или веб-сервисы) нужны клиентские лицензии. Для клиентских приложений от Rockwell (FT View / ViewPoint / VantagePoint, Historian Vision / DataLink, Anaytics DataView) клиентские лицензии не нужны.
В продукты 9518-HSEADV и 9518-HSEOLEDB уже включены 5 клиентских лицензий. Дополнительные клиентские лицензии доступны по заказному номеру 9518-HCALENE (1 пользователь), либо 9518-HCAL1KENF (неограниченные пользователи, 1000 тегов), или он же но 2K, 5K и т.д.
PI Notifications
Система, обеспечивающая настраиваемые уведомления на основе данных, хранящихся в Archive или Asset Framework. Ранее требовала Advanced Server Option, но патч RAKB#137754 для FTHSE 7.0, 7.1 и 8.0 убирает это требование.
Интерфейсы
Интерфейсы позволяют получать данные из различных систем в Historian. В поставку Historian уже включены интерфейсы для:
- FactoryTalk Live Data
- OPC устройств
- FactoryTalk Batch
- Ping
- PerfMon
- SNMP
- TCPResponse
- Interface Status (мониторинг состояния других интерфейсов)
Не входят в поставку и заказываются отдельно:
| Заказной номер | Описание |
|---|---|
| 9518-HINOPCHDA | Интерфейс для OPC HDA серверов |
| 9518-HINRELDB | Интерфейс для реляционных баз данных (ODBC) |
| 9518-HINUNIFILE | Интерфейс для чтения файлов произвольного формата |
|
9518M-HSTAT1x
|
Интерфейс высокоскоростной связи с контролером Ethernet/IP Connector |
Ethernet/IP Connector
Собирает данные с контроллеров ControlLogix/CompactLogix через Ethernet порт с настраиваемым интервалом 1..750мс.
- Данные должны лежать в однородном массиве INT/SINT (248 членов) или DINT/REAL (124 члена)
- При минимальном интервале сбора доступен 1 массив, при больших – до 10
- Резервированные контроллеры не поддерживаются
- Сам коннектор не может быть резервированным
- Буферизует, но не фильтрует данные перед отправкой на основной сервер
- Требует Historian v8.0+
High Availability
Если надо периодически выключать Historian Server на обслуживание и не терять при этом данные на запись, надо выделить interface node в отдельный ПК или VM. Interface node временно буферизует поступающие данные и отправит их на долгосрочное хранение, когда Server вернется в онлайн. Лицензия не нужна, серверная Windows не нужна.
Для еще бОльшего аптайма по записи можно использовать redundant interface node.
Для аптайма на чтение хранящихся данных нужна резевированная пара Historian Server (такая пара называется Collective). Специальной лицензии не нужно, достаточно купить удвоенный tag count, ну и конечно вторую машину и второй Windows Server.
Клиентские приложения
Для отображения данных, накопленных в Historian, можно использвать FactoryTalk VantagePoint и FactoryTalk View SE (отображение исторических данных в трендах RSTrendX, элементы ActiveX или вызов приложения). Rockwell Automation также поставляет дополнительные клиентские приложения от OSIsoft:

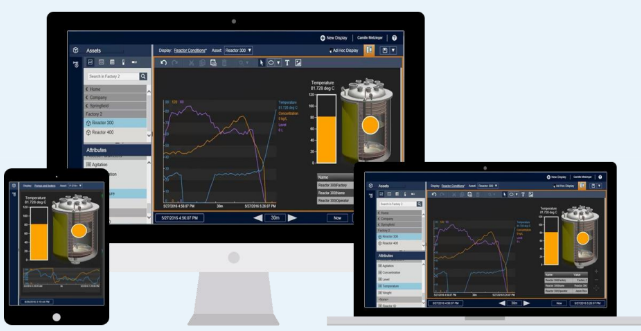

PI Vision
Заказной номер: 9518M-HSTRT4x
Веб-интерфейс для Historian, заменяет ProcessBook и содержит утилиту для миграции.
PI DataLink
Заказной номер: 9518-HDLENE
DataLink это расширение для Excel, позволяющее извлекать информацию из сервера Historian прямо в рабочую таблицу. Возможности:
- Отображение данных по любой точке за любой момент или промежуток времени;
- Доступ к системной информации, определяющей структуру данных – имена тегов, атрибуты, пути, псевдонимы и свойства;
- Использование этих данные в функциях вычисления и фильтрации;
- Обновление данных при пересчете таблицы;
- Построение трендов.
DataLink обеспечивает графический интерфейс для получения данных Historian и их обработки. Функции DataLink встроены в клетки таблицы и могут обновляться последними данными с сервера Historian. Кроме того, вы можете использовать стандартные возможности Excel по вычислению и форматированию для представления данных в нужном виде.
Совместно с вычислительными и графическими возможностями Excel, DataLink обеспечивает мощный инструментарий для сбора, мониторинга, анализа и создания отчетов по данным из Historian.
PI ProcessBook
Заказной номер: 9518-HPBENE
ProcessBook – удобный в использовании графический интерфейс, позволяющий отображать текущие и исторические данные из FactoryTalk Historian и других источников. Владельцы используют ProcessBook для создания интерактивных графических дисплеев, которые можно сохранять и делиться с другими. Пользователи могут быстро переключаться между режимами работы и редактирования, чтобы создавать интерактивные, живые визуализации и наполнять их текущими данными. Также возможно создание скриптов для автоматизации дисплеев и трендов с использованием встроенного языка VBA. Rockwell Automation дополнительно поставляет специализированные расширения, например Batch для аналитики в серийном производстве.
PI ProcessBook SQC Add-in
Расширение для ProcessBook, обеспечивающее функции статистического управления качеством. Поставляется в комплекте с ProcessBook начиная с версии 3.2. Ранее было доступно по отдельному заказному номеру 9518-HSAENE.

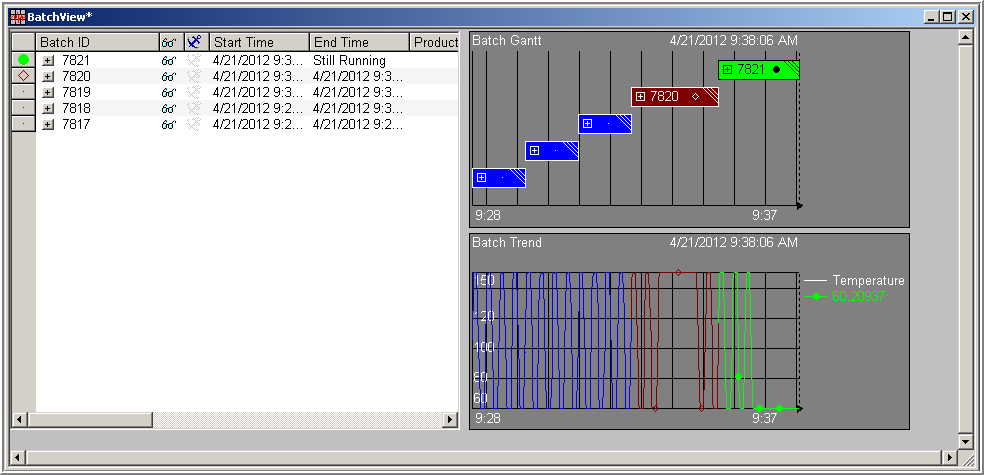

PI BatchView
Заказной номер: 9518-HBAVENE
Расширение для ProcessBook, позволяющее визуализировать события, связанные с обработкой партий (Batch) – тренды партий, диаграммы Ганта для сравнения разных партий и т.д.

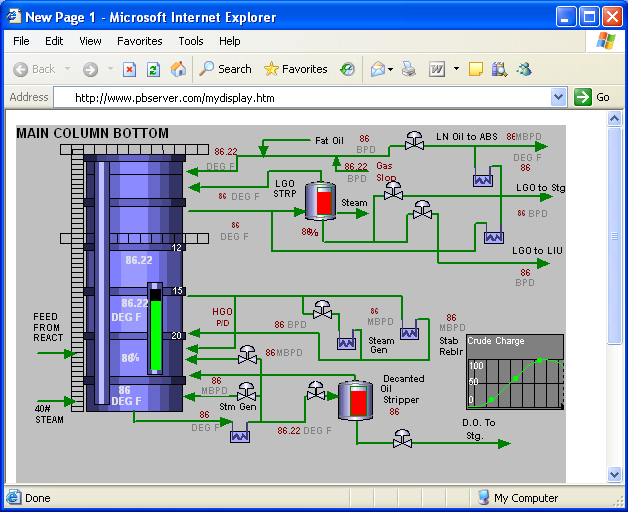

PI ActiveView
Заказной номер: 9518-HAVENE
ActiveView это инструмент для просмотра текущих и исторических данных из разных источников. Он отображает данные из сервера Historian, а также из ODBC источников с помощью ADO или VBA. Вы можете вставлять дисплеи ActiveView в виде ActiveX элементов в видеокадры FactoryTalk View SE, таблицы Excel или другие инструменты создания отчетов. С помощью Internet Explorer вы можете просматривать их через интернет или корпоративную сеть. Дисплеи для ActiveView создаются с помощью PI ProcessBook.
