- Увеличенный до 20% объем памяти
- Два встроенных гигабитных Ethernet порта обеспечивают высокоскоростной ввод-вывод и управление перемещением

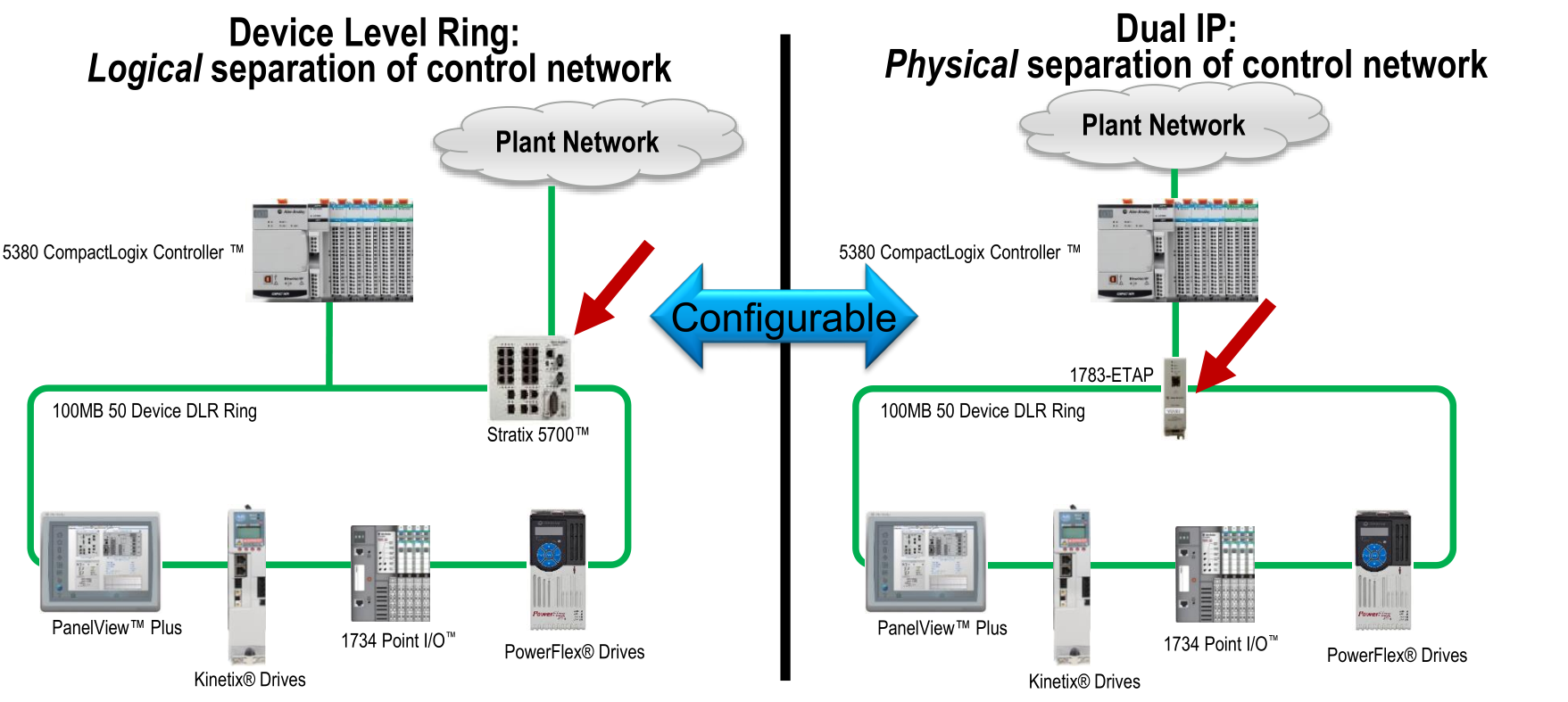

- Поддерживает кольцевую/линейную структуру сети или два разных IP-адреса
- Оптимизированные функции для максимального быстродействия
- Встроенный дисплей обеспечивает улучшенную диагностику
- Емкостной модуль вместо аккумулятора
- Отслеживание изменений и журналирование в самом контроллере
- Цифровая подпись ПО
- Ролевой доступ к функциям и программным блокам
| Заказной номер | Память | Локальный ввод-вывод 5069 | Узлы Ethernet | Оси перемещения |
|---|---|---|---|---|
| 5069-L306ER | 0.6МБ | 8 модулей | 16 | – |
| 5069-L310ER | 1МБ | 8 модулей | 24 | – |
| 5069-L320ER | 2МБ | 16 модулей | 40 | – |
| 5069-L330ER | 3МБ | 31 модуль | 50 | – |
| 5069-L340ER | 4МБ | 31 модуль | 55 | – |
| 5069-L306ERM | 0.6МБ | 8 модулей | 16 | 2 |
| 5069-L310ERM | 1МБ | 8 модулей | 24 | 4 |
| 5069-L320ERM | 2МБ | 16 модулей | 40 | 8 |
| 5069-L330ERM | 3МБ | 31 модуль | 50 | 16 |
| 5069-L340ERM | 4МБ | 31 модуль | 55 | 20 |
| 5069-L350ERM | 5МБ | 31 модуль | 60 | 24 |
| 5069-L380ERM | 8МБ | 31 модуль | 70 | 28 |
| 5069-L3100ERM | 10МБ | 31 модуль | 80 | 32 |
Клеммные колодки для подключения питания модулей (MOD) и полевых устройств (SA) заказываются отдельно! Винтовые: 5069-RTB??-SCREW, пружинные: 5069-RTB??-SPRING.
| Характеристики | 5370 L3 | 5380 L3 |
|---|---|---|
| Производительность | 1x | 5x-20x |
| Объем памяти | 1-3 МБ | 0.6-10 МБ |
| Максимум осей перемещения | 16 | 32 |
| Обработка перемещения, осей за 1мс (с 50% загрузкой CPU) | 2 | 32 |
| Максимальное количество сообщений | 16 | 256 |
| Встроенный Ethernet порт | 10/100 Мбит | 100/1000 Мбит |
| Ввод-вывод по Ethernet (Class 0/1), пакетов/сек | 10 000 | 128 000 |
| Передача данных по Ethernet (Class 3), сообщений/сек | 400 | 2000 |
| Integrated Motion по EtherNet/IP | Да | Да |
| Аналоговое управление перемещением | Нет | Ожидается |
| Integrated safety (SIL 2 PLd / SIL 3 PLe) | Да | Ожидается |
| Версия Logix Designer | V20+ | V28+ |
