5015 FlexHA I/O

  • Стандартный или safety ввод-вывод
    • SIL 3 на одиночном канале (ожидается позже)
    • Можно сочетать стандартные и safety каналы на одной шине
  • Можно использовать модули как в одиночной, так и в дублированной конфигурации
  • Каждая пара адаптеров поддерживает до 24 модулей
  • Архитектура высокой доступности с резервированием:
    • сетевых адаптеров
    • питания
    • задней шины
    • модулей ввода-вывода
  • Замена модуля или базы без перемонтажа кабелей
  • Замена и добавление модулей во время работы
  • Установка горизонтально или вертикально
  • Расширенный диапазон температур (-40…70°C)
  • Медные и оптоволоконные порты
  • Требует 1756-EN4TR c FW 5.001+ (не поддерживает EN2TP and EN2TR)

Универсальный ввод-вывод

  • Поддерживает как аналоговые (с HART), так и дискретные входы/выходы с поканальной конфигурацией (в т.ч. онлайн)
  • 8 изолированных каналов
  • Простое подключение 2, 3 и 4-проводных устройств
  • Может исспользоваться как в одиночной, так и в дублированной конфигурации
  • Меньше ЗИП
Заказной номер Входы/выходы
5015-U8IHFTXT 8 универсальных индивидуально изолированных входов/выходов AI/AO/DI/DO + HART
5015-AENFTXT Коммуникационный адаптер Ethernet/IP
5015-PB100FTXT Модуль питания 15В
5015-A2AXT Шасси адаптеров
5015-A4IOXT Шасси ввода-вывода
5015-MLTRXT Коммуникационный модуль (2 порта 10/100/1000 Ethernet)
5015-BIMXT Модуль связи с задней шиной
5015-BEBLXT,
5015-BEBRXT
Модуль расширения (левый/правый)
5015-BECCOMXT Кабель расширения коммуникационный
5015-BECPWRXT Кабель расширения питания
5015-N2IOXT,
5015-N2SAXT,
5015-N2RTBXT
Заглушки
5015-BPGNDXT Клемма заземления
5015-MP300XT,
5015-MP700XT,
5015-MP900XT,
5015-MP1250XT
Монтажная плата (300, 700, 900, 1250мм)
5015-RTBPWPXT,
5015-RTBPXT,
5015-RTBRPXT,
5015-RTBSAJXT,
5015-STBPXT
Клеммные колодки
5015-ECRXT Концевая крышка

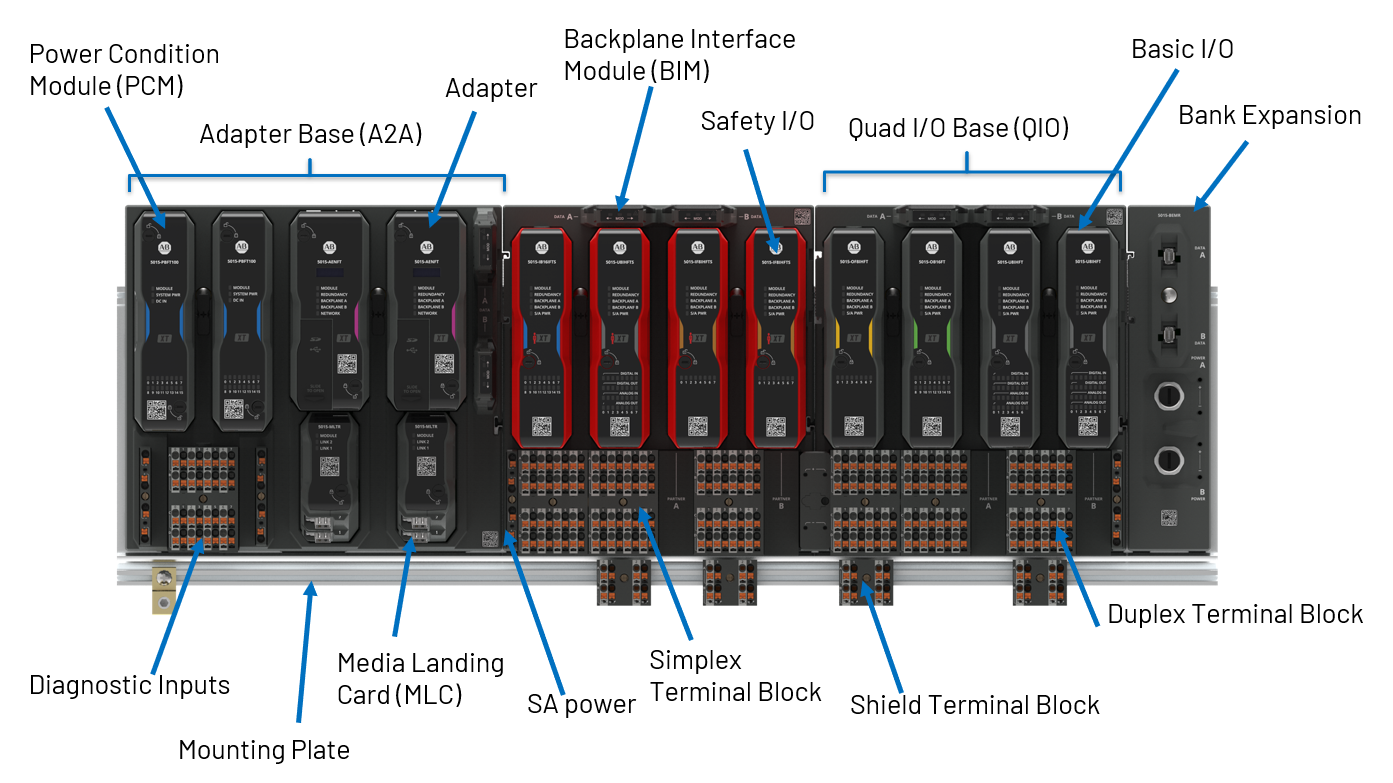

Элементы шасси

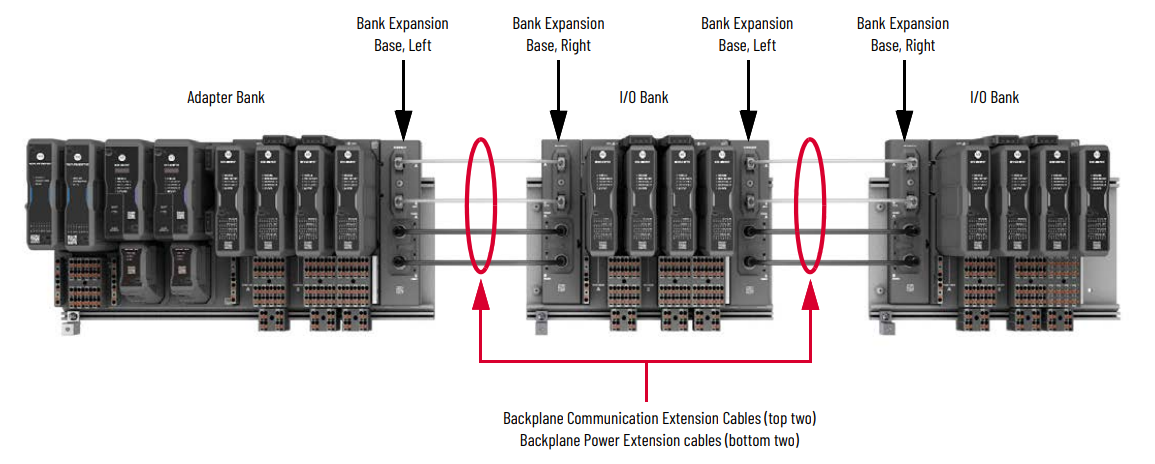

Расширение банков

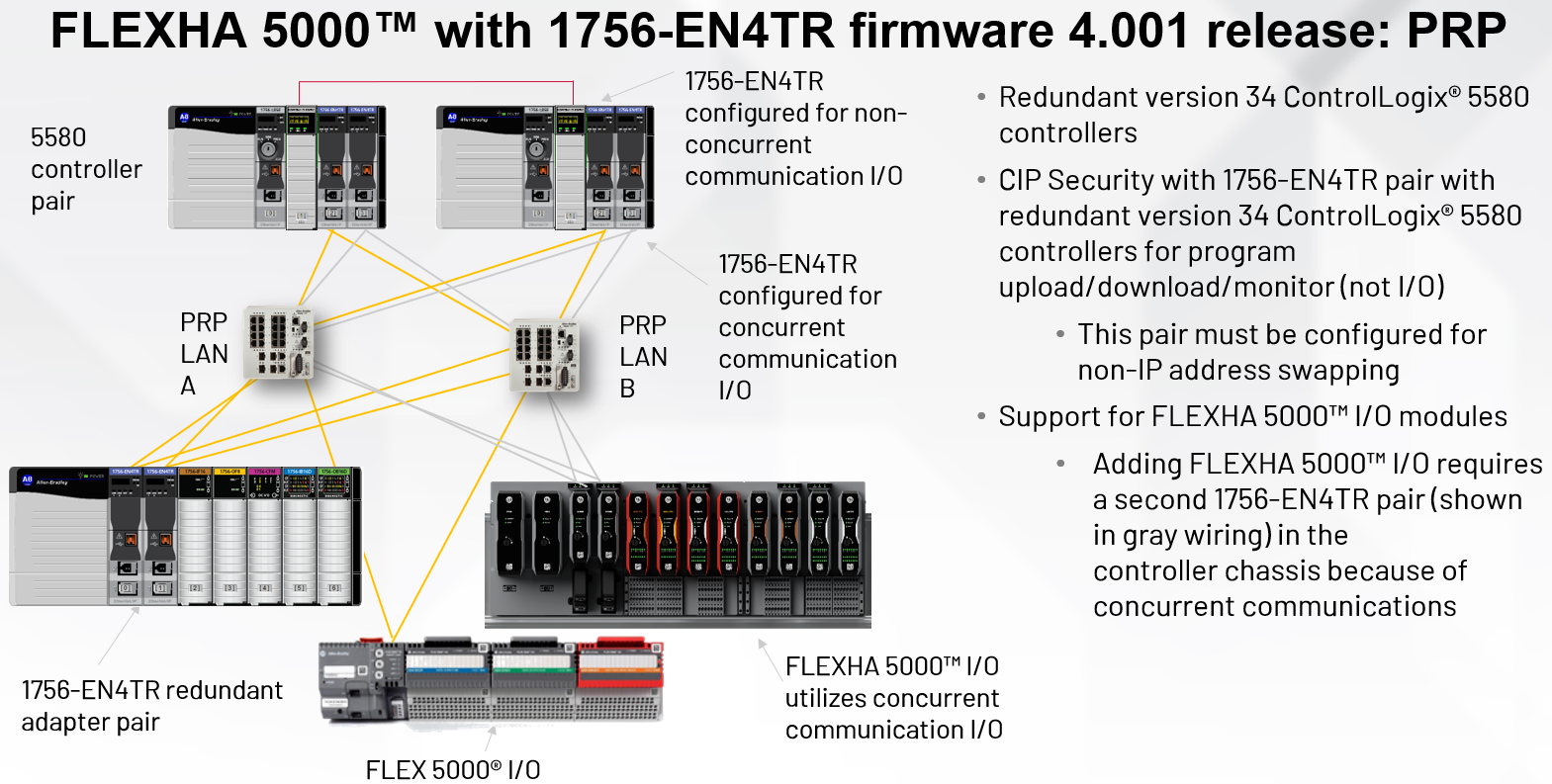

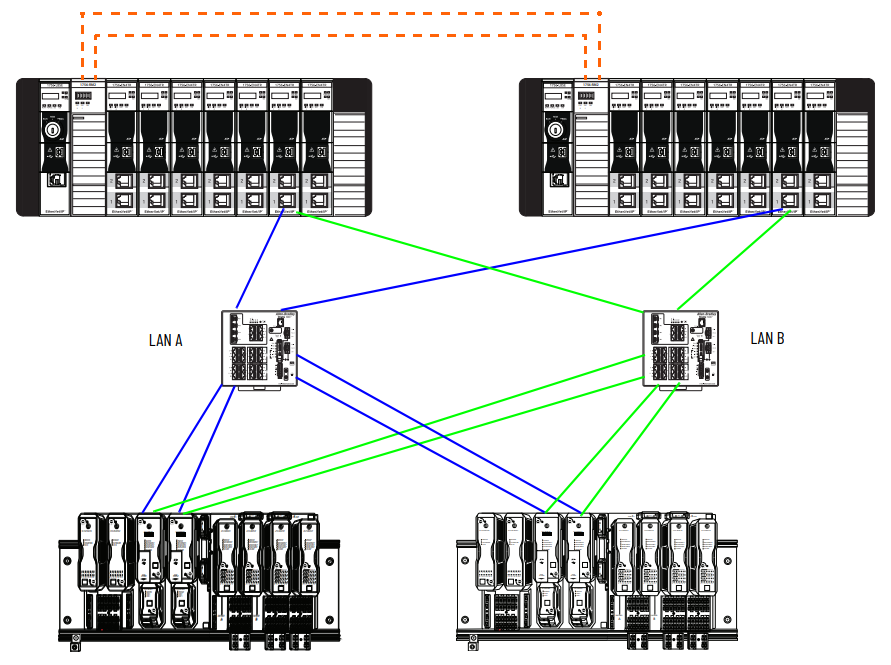

Пример системы с резервированными контроллерами и сетью PRP

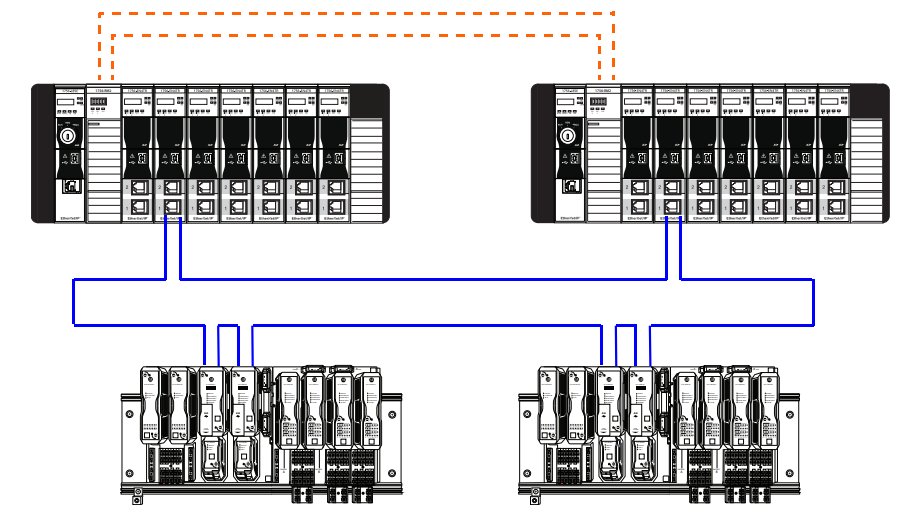

Пример системы с резервированными контроллерами и сетью DLR

Одновременная коммуникация

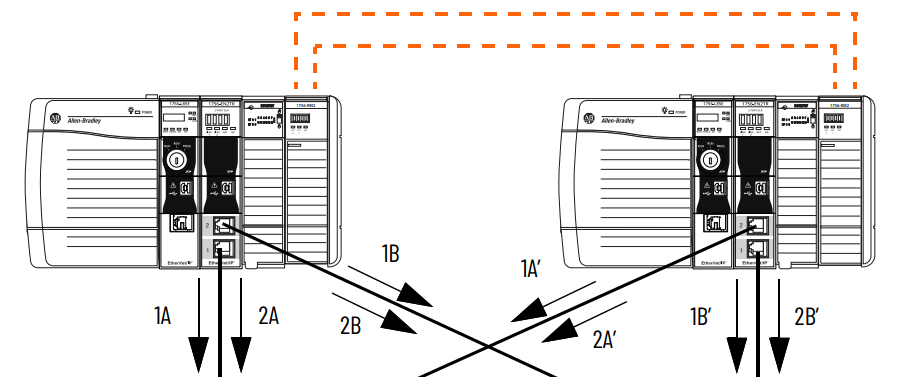

Отправка данных:
1 и 2 – целевые коммуникационные адаптеры;
A и B – сети PRP (LAN A и LAN B);
‘ – вторичный контроллер (отправляет crossloaded данные)

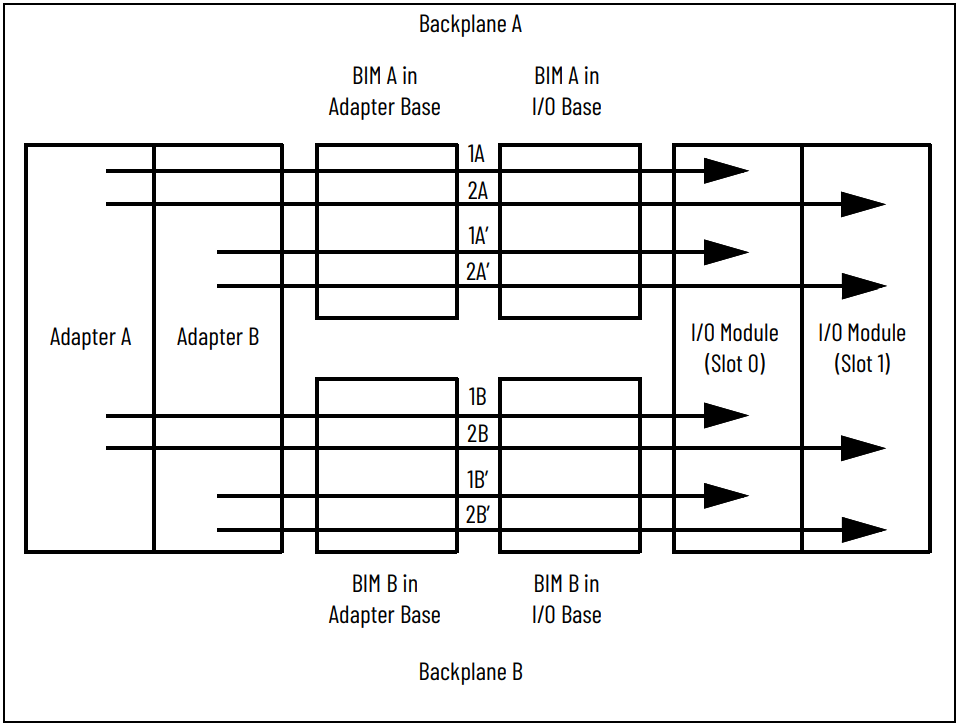

Прием (обозначения те же)

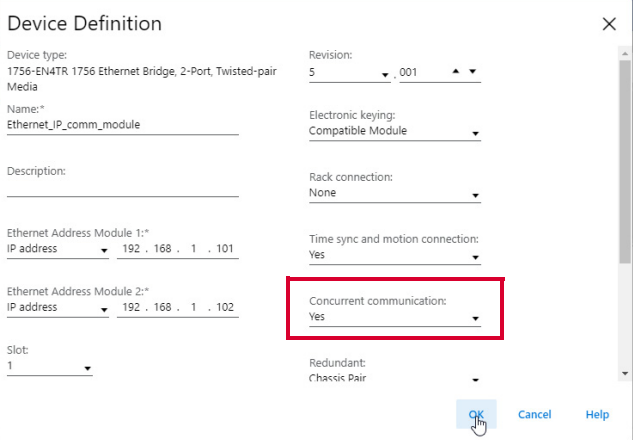

Конфигурация модуля 1756-EN4TR подразумевает однозначный выбор либо Concurrent communication: Yes (для FLEXHA 5000 I/O), либо No (например, для 1756 ControlLogix I/O):

Документация
