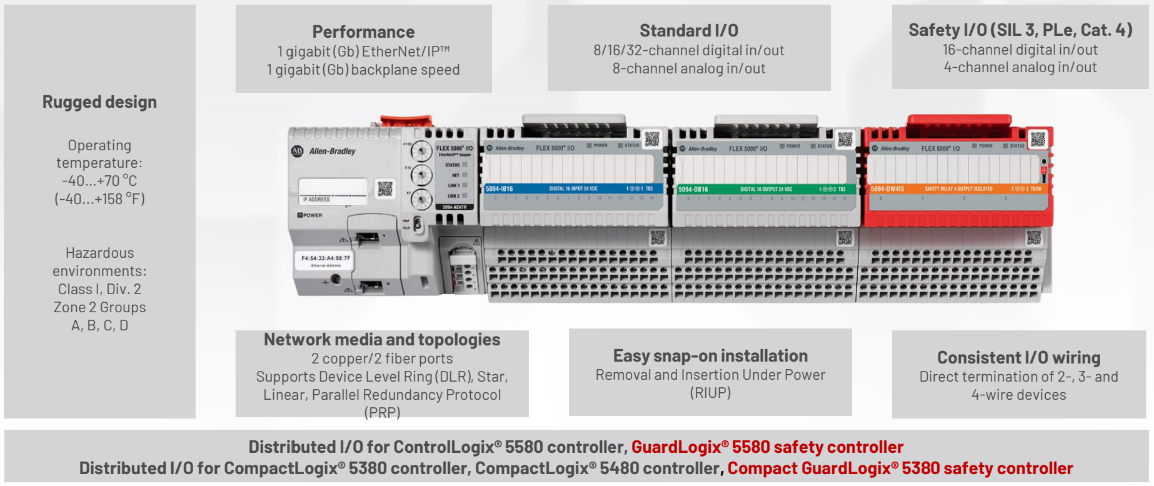

Модули ввода-вывода FLEX 5000 оснащены двумя портами Ethernet 1Gbps с поддержкой DLR. Снятие и установка модулей во время работы. Рабочая температура от -40 до +70°C. Варианты XT имеют конформное покрытие для применения в G3 условиях. Требует контроллер CompactLogix 5380 или ControlLogix 5580.
| Заказной номер | Входы/выходы |
|---|---|
| 5094-AENTR | Ethernet адаптер с 2 портами RJ45 на 8 модулей |
| 5094-AEN2TR | Ethernet адаптер с 2 портами RJ45 на 16 модулей |
| 5094-AENSFPR | Ethernet адаптер с 2 портами SFP на 8 модулей |
| 5094-AEN2SFPR | Ethernet адаптер с 2 портами SFP на 16 модулей |
| 5094-HSC | Высокоскоростной счетчик с 4 дискретными выходами |
| 5094-IB16 | 16 дискретных входов 24В |
| 5094-IB32 | 32 дискретных входа 24В |
| 5094-IM8 | 8 дискретных входов 240В |
| 5094-OA16 | 16 дискретных выходов 24В |
| 5094-OB16 | 16 дискретных выходов 120/240В |
| 5094-OB32 | 32 дискретных выхода 24В |
| 5094-OW8I | 8 изолированных релейных выходов |
| 5094-IF8 | 8 аналоговых входов |
| 5094-IF8IH | 8 изолированных аналоговых входов с HART |
| 5094-IY8 | 8 универсальных аналоговых входов |
| 5094-OF8 | 8 аналоговых выходов |
| 5094-OF8IH | 8 изолированных аналоговых выходов с HART |
| 5094-SERIAL | Последовательный интерфейс RS-232/422/485, ASCII, Modbus Master/Slave |
Для каждого модуля отдельно заказываются:
- основание 5094-MB
- клеммная колодка – винтовая или пружинная (у разных модулей разные колодки, см. документацию)
Для SFP портов используйте трансиверы Stratix.
Начиная с прошивки 4.011 все Ethernet адаптеры поддерживают PRP.

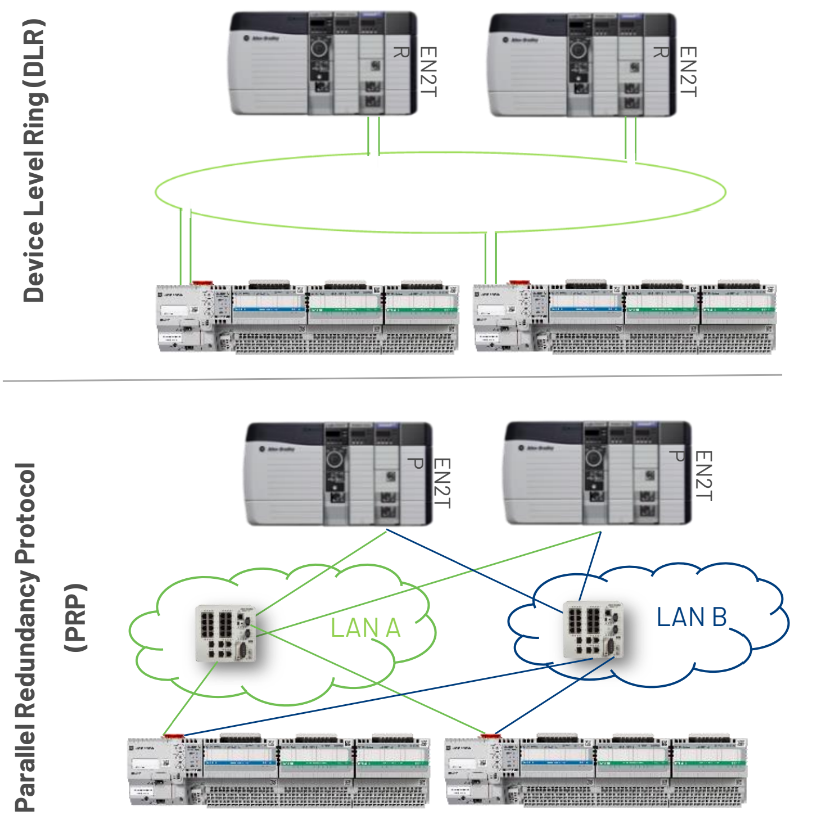

Поддержка резервируемых контроллеров

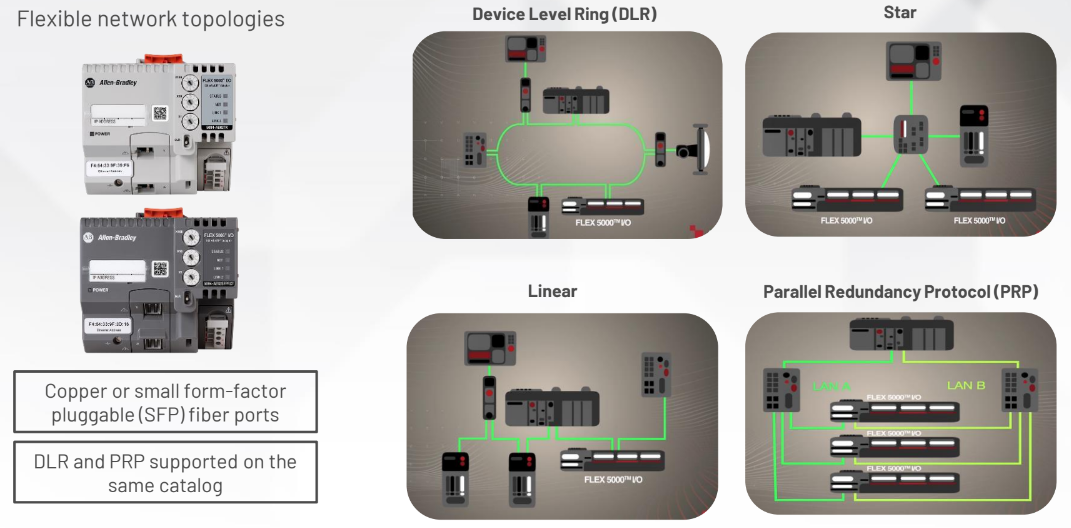

- Поддерживает DLR и PRP сети
- Оптический коммуникационный модуль для больших расстояний
- Требует firmware 5.011, HART I/O firmware 3.011 и Logix Designer v33

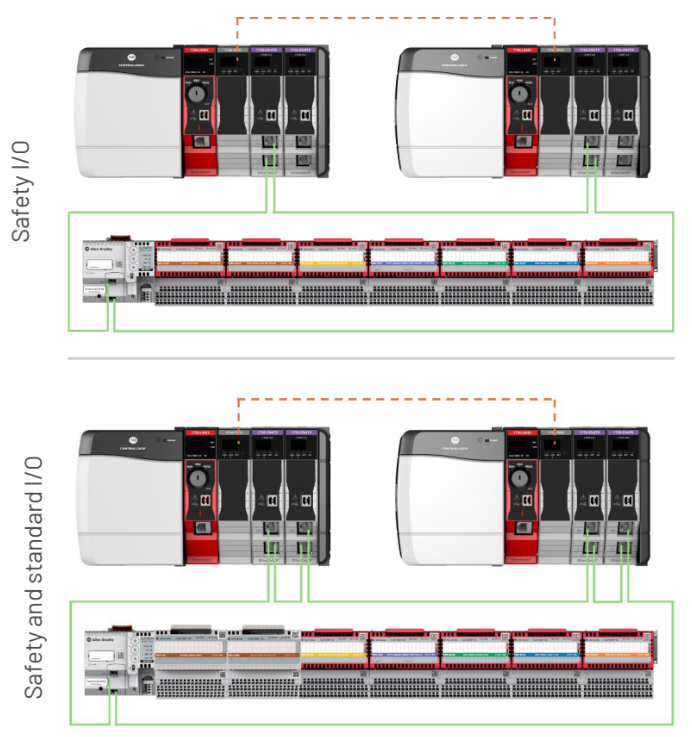

Поддержка Logix SIS (ПСБ Logix)
- SIL2 с одним контроллером
- SIL3 с двумя контроллерами в синхронизированном состоянии, деградируя до SIL2 при отказе одного контроллера (если не исправлено в течение MTTR)
- Не требует специализированных Add-On Instruction
- Требует firmware revision 6.011 и Logix Designer v37

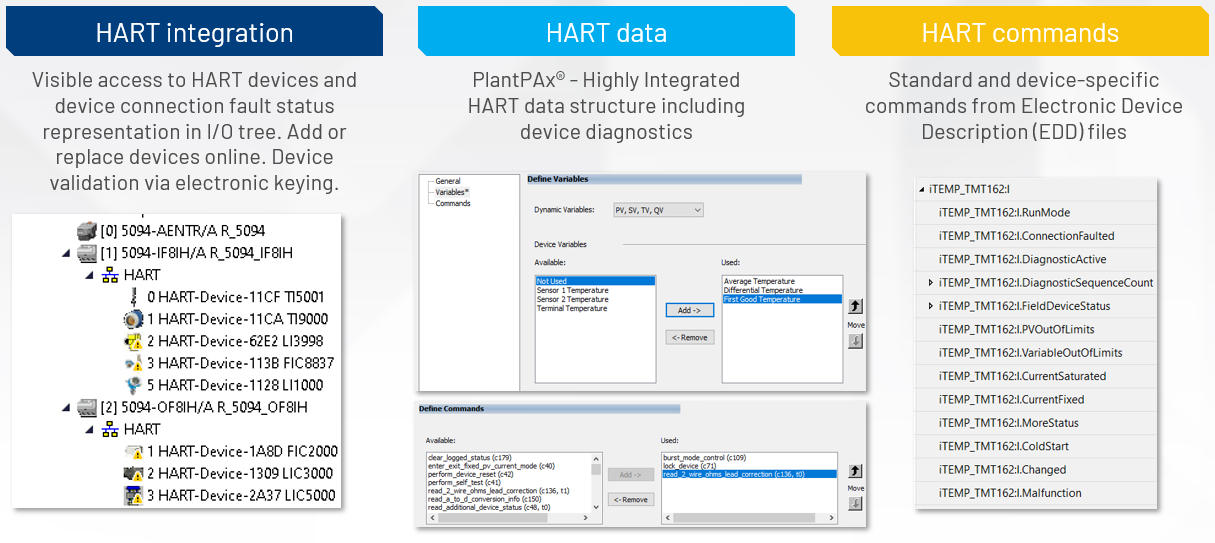

Высокоинтегрированный HART (HiH)
- HART устройства и их статусы видны в дереве ввода-вывода
- Устройства можно добавлять с помощью Device Discovery
- В окне свойств устройства:
- В разделе Device Info отображается идентификационная информация: Short/Long Tag Name, User Text, Descriptor, Manufacture Date, Manufacturer, Device Type, Device ID, …
- В разделе Variables можно выбрать, какие переменные будут видны в Input теге устройства: до 4 Dynamic Variables (PV, SV, TV, QV), плюс до 8 Device Variables (перечень зависит от устройства)
- Если привязан EDD файл, в разделе Commands можно выбрать до 4 команд и их входные/выходные параметры для последующей работы через Input и Output теги
5094-IF8IH/XT firmware 3.011, Studio 5000 Logix Designer 33

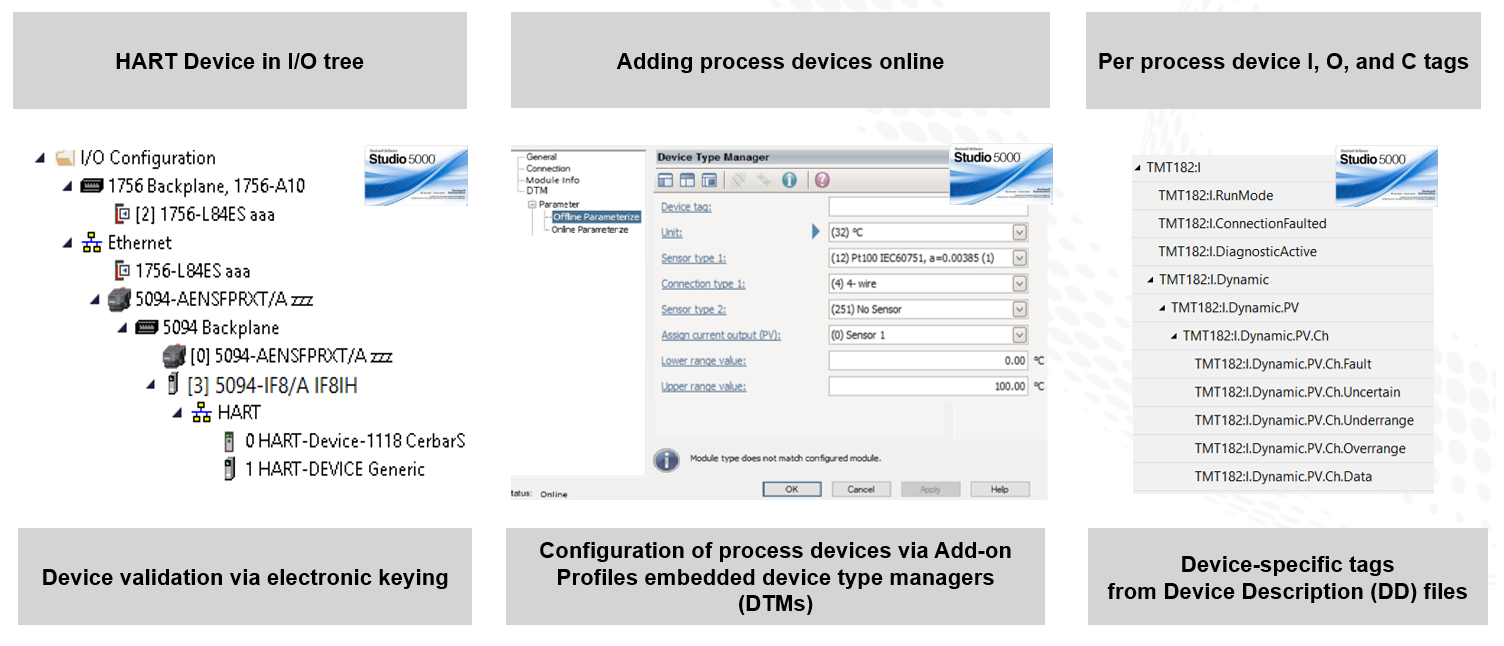

Ранее на аналогичных слайдах к Studio 5000 дорисовывали возможности полноценного DTM хоста (с пометкой “ожидается в будущей версии”):
С тех пор от идеи конфигурировать HART устройства прямо из Logix Designer, похоже, отказались.
