Studio 5000 Logix Designer

Studio 5000 Logix Designer (до версии 21 был известен как RSLogix 5000) используется для программирования контроллеров семейства Logix.

Заказная информация

Заказной номер Service Edition
9324-RLD000ENE		 Mini Edition
9324-RLD200ENE		 Lite Edition
9324-RLD250ENE		 Standard Edition
9324-RLD300ENE		 Full Edition
9324-RLD600ENE		 Professional Edition
9324-RLD700NXENE
Релейная логика LD только просмотр + + + + +
Функциональные блочные диаграммы FBD только просмотр + только просмотр + +
Последовательные функциональные схемы SFC + + +
Структурированный текст ST + + +
Поддержка ControlLogix + – – + + +
Эмулятор Emulate 5000 – – – – – +
Начиная с v33, PID Autotune уже не включается в поставку Full и Professional.
Доступен отдельно по заказному 9323-ATUNEENE.

Подробнее тут: 9324-QR001-EN
Старая версия: 9324-QR001E-EN

Что нового

v38 – ноябрь 2025

  • поддержка 5590
  • новый тип данных Timer_T с микросекундным разрешением
  • FGEN может использоваться в релейной логике

v37 – ноябрь 2024

v36 – ноябрь 2023

  • поддержка 5032 IO-Link, 1756-L85ES, iTRAK 5750
  • встроенный в контроллер сервер и клиент OPC UA
  • изменены некоторые мнемоники инструкций (MOVE, EQ/NE, GE/GT/LE/LT, …)

v35 – ноябрь 2022

  • поддержка FLEXHA, 1756-EN4TR, GuardLink
  • SequenceManager для 5×80P

v34 – март 2022

  • CIP Security для 5×80
  • DateTime data types

v33 – сентябрь 2020

  • резервирование для для 5×80
  • контроллеры Process со встроенной библиотекой инструкций
  • переход с RSLinx на FTLinx по умолчанию

Какой язык выбрать?

Релейная логика (Ladder Diagram)

Подходит для:

  • Длительного и/или параллельного выполнения действий
  • Булевых и побитовых операций
  • Сложных логических выражений
  • Обработки сообщений
  • Технологических блокировок

ld

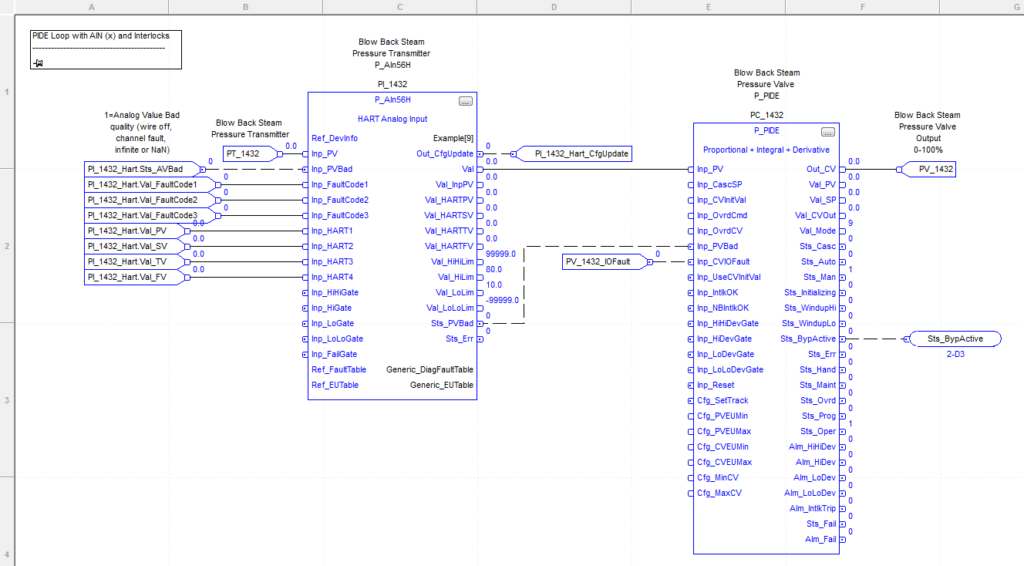

Функциональные диаграммы (Function Block Diagram)

Подходят для:

  • Непрерывного управления техпроцессом или приводными системами
  • ПИД-регулирования (кстати, только тут возможен Autotune)
  • Вычисления расхода

fbd

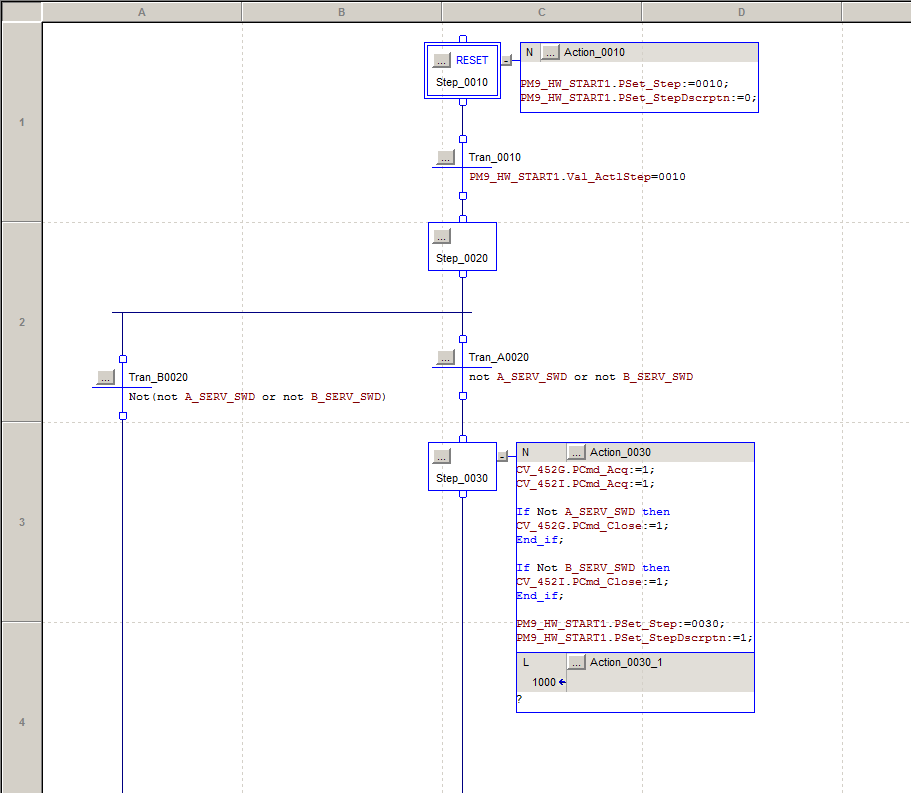

Последовательные схемы (Sequential Function Chart)

Подходят для:

  • Высокоуровневой координации процессов
  • Повторяющихся последовательностей операций
  • Управления производством партий
  • Управления перемещением
  • Процессов на основе конечных автоматов

sfc

Структурированный текст (Structured Text)

Подходит для:

  • Сложных математических вычислений
  • Обработки массивов и таблиц в цикле
  • Обработки ASCII строк или протоколов обмена

st

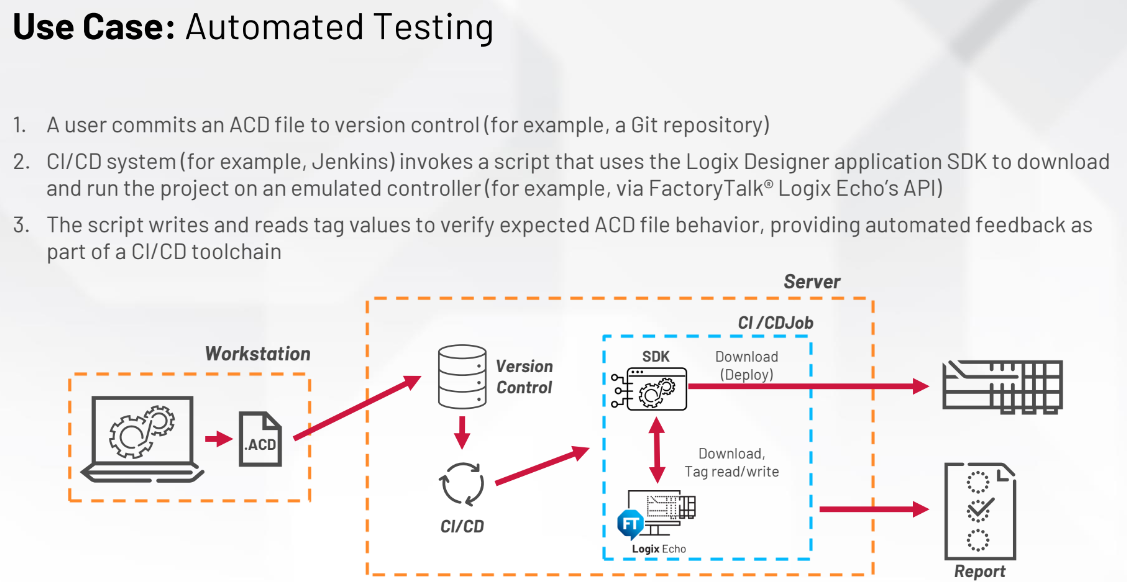

SDK

В V1.0 доступен C++, начиная с v1.01 также С#, с 2.01 также Python. Доступен в редакциях Service и Professional, начиная с Studio v31. Позволяет:

  • импортировать и экспортировать компоненты проекта (rungs, routines, programs, UDT, AOI);
  • загружать проект в контроллер;
  • конвертировать в более новую версию.

Getting Results Guide: LDSDK-GR001-EN

Прочее

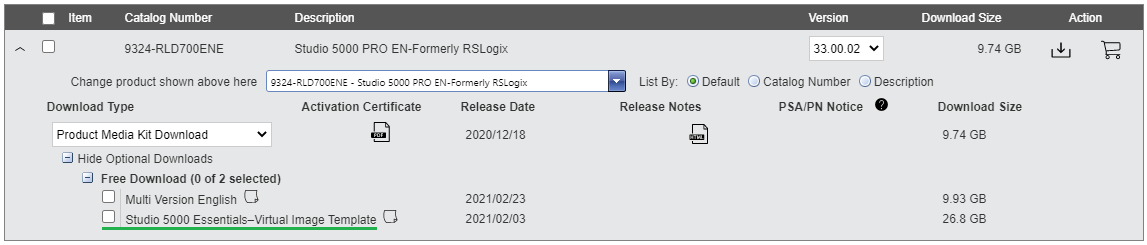

На оф.сайте доступен для скачивания образ виртуальной машины с Win10 и всеми версиями Studio 5000 Logix Designer:

Контроль версий

https://github.com/RockwellAutomation/ra-logix-designer-vcs-custom-tools
