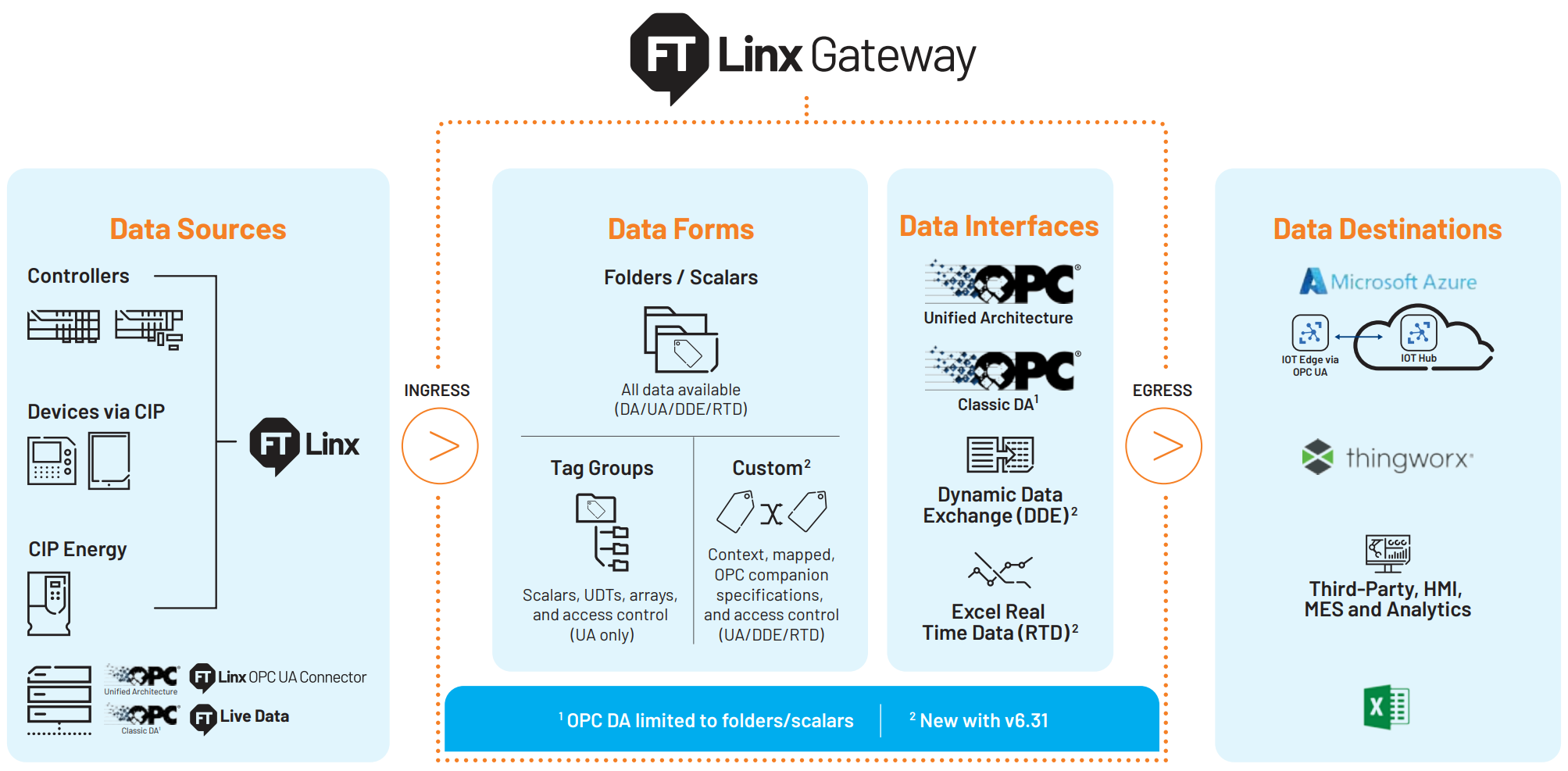

OPC-сервер, отдающий данные из системы FactoryTalk View SE (но не ME) наружу (в АСУП/MES/ERP). Ранее известен как FactoryTalk Gateway. Работает и на отдачу данных (когда клиент читает), и на прием (клиент пишет).
Заказные номера
9355x-FTLNX...9355x-LNX...9355-OPD...9355x-RSLCT...9355-WAB...
FactoryTalk Linx Gateway через Software Portal
- Perpetual/subscription
- ежегодное обновление и поддержка
| Заказной номер |
Редакция |
в приложении FactoryTalk |
в Standalone кофигурации |
SDK |
Proxy service |
Data Bridge |
| 9355x-FTLGWT1yz |
Basic |
OPC/MQTT/RTD/
DDE 1K
(один ПК) |
OPC/MQTT/RTD/
DDE 1K
(один ПК) |
нет |
нет |
нет |
| 9355x-FTLGWT2yz |
Standard |
OPC/MQTT/RTD 5K,
DDE 4K
(один ПК) |
OPC/MQTT/RTD 5K,
DDE 4K
(один ПК) |
много устройств |
нет |
нет |
| 9355x-FTLGWT5yz |
Extended |
OPC/MQTT/
RTD 15K, DDE 4K
(один ПК) |
OPC/MQTT/
RTD 15K, DDE 4K
(один ПК) |
много устройств |
нет |
нет |
| 9355x-FTLGWT3yz |
Distributed |
OPC/MQTT/RTD 32K,
DDE 4K
(распределенная/резервированная система) |
OPC/MQTT/RTD 32K,
DDE 4K
(один ПК) |
много устройств |
нет |
нет |
| 9355x-FTLGWT4yz |
Professional |
OPC 500K,
MQTT/RTD 40K,
DDE 4K, Logix
Extended tag
properties
(распределенная/резервированная система) |
OPC 500K, MQTT/RTD
40K, DDE 4K
(один ПК) |
много устройств |
да |
200K |
x – активация (M – неограниченная, C – подписка)
y – поддержка (0 – самостоятельная, 1 – 8×5, 2 – 24×7)
z – доставка (пропуск – электронная, M – на диске)
Каждый тег, который запрашивается/отслеживается, публикуется или на который ведется подписка, учитывается в лимите активации. Одно и то же значение тега будет засчитываться несколько раз, если оно запрашивается несколькими клиентами или публикуется в нескольких MQTT-топиках.
Пример A: OPC UA-клиент 1 запрашивает тег, и OPC UA-клиент 2 запрашивает тот же самый тег — этот тег будет засчитан как два тега в рамках ёмкости активации.
Пример B: OPC UA-клиент 1 запрашивает тег, и тот же OPC UA-клиент создаёт второй запрос на мониторинг для того же тега — этот тег будет засчитан как два тега в рамках ёмкости активации.
FactoryTalk Linx Gateway через SAP
- только Perpetual
- поддержка TechConnect
- недоступно к заказу
| Заказной номер |
Описание |
| 9355-LNXGWBASENx |
FactoryTalk Linx Gateway Basic, 1000 тегов, Station |
| 9355-LNXGWSTDENx |
FactoryTalk Linx Gateway Standard, 5000 тегов, Station |
| 9355-LNXGWDSTENx |
FactoryTalk Linx Gateway Distributed, 32000 тегов, Station/Distributed |
| 9355-LNXGWPROENx |
FactoryTalk Linx Gateway Professional, без лимита тегов, Station/Distributed |
x – доставка (E – электронная, M – на диске)
FactoryTalk Gateway через SAP
- только Perpetual
- статус Discontinued
- активирует также и FT Linx Gateway, но с ограниченным функционалом
| Заказной номер |
Описание |
| 9355-OPD2350LENx |
FactoryTalk Gateway OPC 5k Tag |
| 9355-OPD2400LENx |
FactoryTalk Gateway OPC 32k Tag |
| 9355-OPD2500LENx |
FactoryTalk Gateway OPC 70k Tag |
| 9355-OPD0000LENx |
FactoryTalk Gateway OPC Unlimited |
x – доставка (E – электронная, M – на диске)
RSLinx Classic через Software Portal
- Perpetual/subscription
- ежегодное обновление и поддержка
- статус Active Mature
- новых функций не планируется
| Заказной номер |
Описание |
| 9355x-RSLCT1yz |
RSLinx Classic Single Node |
| 9355x-RSLCT2yz |
RSLinx Classic OEM |
| 9355x-RSLCT3yz |
RSLinx Classic Gateway |
x – активация (M – неограниченная, C – подписка)
y – поддержка (0 – самостоятельная, 1 – 8×5, 2 – 24×7)
z – доставка (пропуск – электронная, M – на диске)
RSLinx Classic через SAP
- только Perpetual
- статус Active Mature
- новых функций не планируется
- поддержка TechConnect
| Заказной номер |
Описание |
| 9355-WABSNENx |
RSLinx Classic Single Node |
| 9355-WABOEMENx |
RSLinx Classic OEM |
| 9355-WABGWENx |
RSLinx Classic Gateway |
x – доставка (E – электронная, M – на диске)
До v6.20 редакции BAS и STD работали только с Local Station приложениями; теперь — Local Station или Network Station на выбор. Тем не менее, Gateway обязан стоять на одной машине с коммуникационными сервисами, такими как FTLinx.
Примеры конфигураций
Remote FactoryTalk Linx Gateway
Устанавливается на машины с OPC DA клиентами, не поддерживающими удаленную энумерацию (remote enumeration). Для OPC UA не требуется.

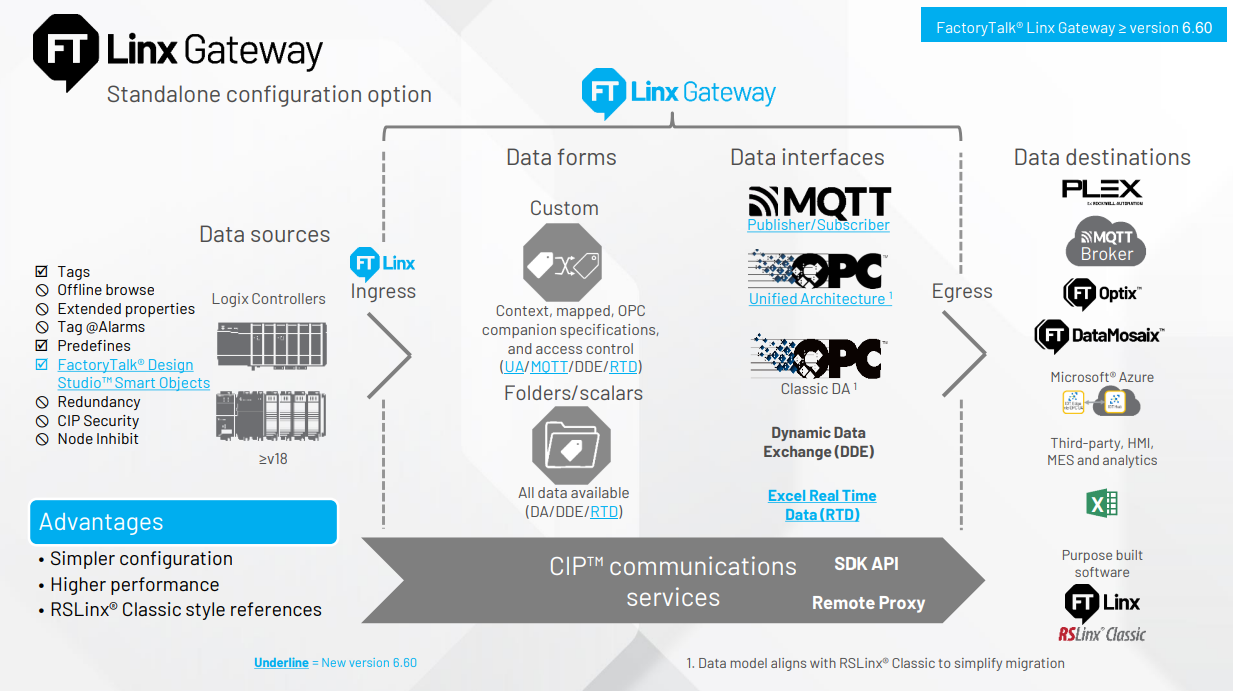

Опция Standalone
Позволяет получать данные из контроллеров Logix без создания приложений FactoryTalk и серверов FactoryTalk Linx.
- использует встроенную службу Linx (без Live Data)
- интерфейсы: v6.40 – только OPC DA и DDE, v6.60 – дополнительно OPC UA, MQTT Pub/Sub и Excel RTD
- потенциально выше производительность
Gateway SDK
Аналог RSLinx Classic SDK, обеспечивает низкоуровневый интерфейс для доступа сторонних приложений к данным контроллера.
Появился в версии 6.31, требует новую лицензию FT Linx Gateway (feature name?) вместо старых FT Gateway (feature name?).
До v6.50 включительно – одно устройство в редакции Standard; несколько устройств в Extended, Distributed и Professional. v6.60 – несколько устройств независимо от редакции.
Что нового в версии…
6.00 – смена названия FTGW→FTLGW, базовая функциональность OPC UA сервера, старые заказные номера discontinued (активации продолжают работать), поддержка резервированных серверов FT Linx [презентация]
6.10 – поддержка цифровой подписи и шифрования в OPC UA
6.20 – чтение/запись данных с помощью CIP сообщений через соответствующий ярлык в Linx, доступ к элементам одномерных массивов по индексу (UA), доступ к тегу без навигации (вводя Node ID), выбор запрашиваемой активации
6.21 – новая редакция Extended (15к тегов), группы тегов с ограничением доступа и информация о типах для OPC UA, импорт/экспорт конфигурации [презентация]
6.30 – опция не открывать доступ для удаленных DA клиентов, добавлено ограничение по тегам в редакции Professional (500k), возможность добавлять в группу тегов выбранные элементы массива, индексы для пространств имен UA, DCOM Authentication Level сервера DA повышен до Packet Integrity в связи с обновлениями безопасности в Windows [презентация]
6.31 – UA Reverse Connection, Remote Proxy (только в редакции Professional), интерфейсы DDE и Excel RTD, возможность реорганизовать теги в UA custom namespace, Gateway SDK [презентация]
6.40 – конфигурация Standalone (интерфейсы – только OPC DA и DDE, модель данных – только Folders with Scalars), возможность добавить индивидуальные биты в группу тегов UA, создание папок в индивидуальной модели данных UA [презентация]
6.50 – Message Queue Telemetry Transport (MQTT) Publisher, доступ к расширенным свойствам тегов Logix и данным Tag-based Alarms (только в редакции Professional) (невидимы при навигации, клиент должен явно добавить .@имя к Node ID), поддержка предопределенных тегов в пространствах имен UA/RTD/DDE [презентация]
6.60 – кэширование MQTT сообщений перед публикацией (store & forward), MQTT Subscriber, централизованное управление сертификатами через FT Policy Manager, доступ к элементам двумерных массивов по индексу (UA), расширение возможностей конфигурации Standalone [презентация]
Getting Results Guide: FTLG-GR001-EN
Ordering Guide: FTALK-SP013-EN
